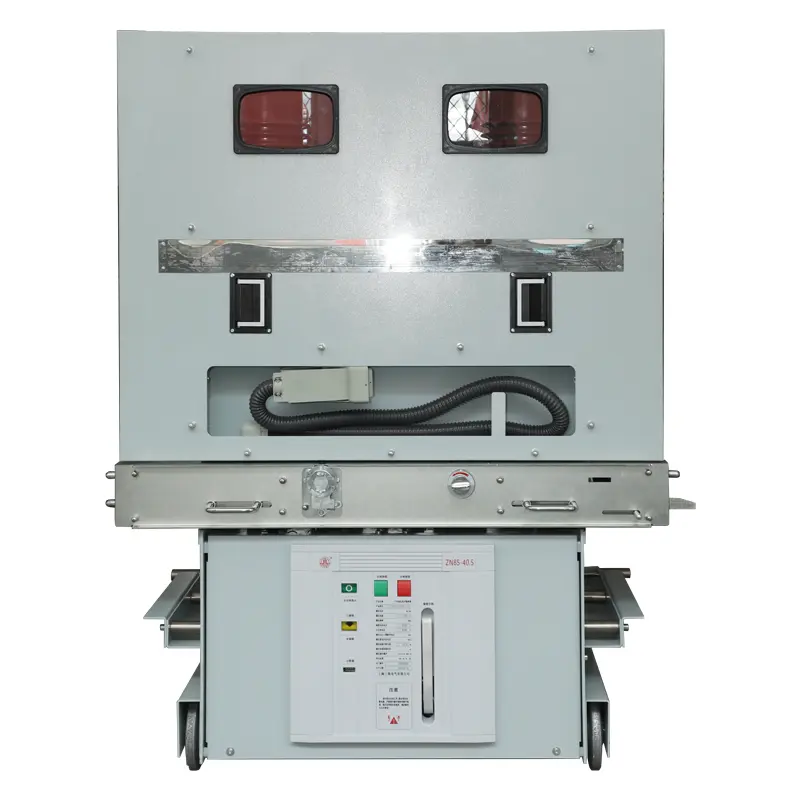

Vnútorný vákuový istič HV

Vnútorný vákuový istič SanGao HV využíva pevnú izolačnú štruktúru a využíva pokročilú technológiu epoxidového tesnenia na organické spojenie vákuových zhášacích komôr, hlavných elektrických obvodov, izolačných podpier a ďalších komponentov po prvýkrát do integrovaného utesneného stĺpa. Úspešne vyriešil problém environmentálnej tolerancie vákuových ističov zásadne, čím sa ich aplikácia rozšírila.

Integrovaný pevný utesnený pól využíva technológiu vlastnej konvekcie, ktorá šikovne rieši problém rozptylu tepla spôsobeného pevnými izolačnými štruktúrami Pevný uzavretý vnútorný vysokonapäťový vákuový istič série VBR (VS1) -12 je istič, ktorý v Číne realizuje koncept bezúdržbovej prevádzky.

Použitie jeho zhášacej komory HV Indoor Vacuum Circuit Circuit Breaker a technológie tesnenia epoxidového odliatku s dlhou životnosťou zaisťuje bezúdržbovú integráciu utesneného pólu a vysoko spoľahlivý ovládací mechanizmus s permanentným magnetom, ktorý možno použiť, zaisťuje bezúdržbovú prevádzku ovládacieho mechanizmu. Elektronická riadiaca časť opúšťa tradičný pomocný spínač a nahrádza ho fotoelektrickým bezdotykovým spínačom a využíva plne elektronické napájanie a inteligentnú riadiacu jednotku na zabezpečenie bezúdržbovej prevádzky elektronickej riadiacej časti.

Vnútorný vákuový istič HV je vnútorný rozvádzač pre trojfázové napájacie systémy striedavého prúdu 50 Hz s menovitým napätím 12 kV. Slúži ako ochranná a riadiaca jednotka pre zariadenia elektrickej siete a energetické zariadenia v priemyselných a banských podnikoch. Vhodné pre miesta vyžadujúce častú prevádzku pri menovitom pracovnom prúde, alebo viacnásobné odpojenie skratového prúdu.

Istič má integrovanú konštrukciu ovládacieho mechanizmu a telesa ističa, ktoré možno použiť ako pevnú inštalačnú jednotku alebo vybaviť vyhradeným pohonným mechanizmom na vytvorenie jednotky ručného vozíka.

Vnútorný vákuový istič HV je vhodný pre trojfázové systémy striedavého prúdu s menovitým napätím 12KV a frekvenciou 50Hz. Môže byť široko používaný v elektrárňach, rozvodniach, petrochémii, metalurgii, výrobných letiskách a obytných oblastiach ako kontrolné a ochranné zariadenie elektrických zariadení. Je vhodný najmä na miesta, kde sa pod menovitým prúdom odpája častá prevádzka alebo viacnásobné skratové prúdy. Na podporu použitia môže byť inštalovaný vo vnútorných vzduchom izolovaných rozvádzačoch (ako sú KYN28 a KYN96). Istič vyhovuje požiadavkám GB1984 "Vysokonapäťové striedavé ističe", JB Factory T3855 "Vysokonapäťové striedavé vákuové ističe", DL/T 403 "Technické podmienky pre objednávanie 12KV~40,5kV vysokonapäťových štandardov, ako sú napríklad vákuové ističe", a spĺňa príslušné požiadavky noriem, IEC62271-100.

Prostredie použitia:

Teplota prostredia: nie vyššia ako +40 C, nie nižšia ako -15 ℃ (skladovanie a preprava povolená pri -30 % C);

Nadmorská výška: nie viac ako 2000 m;

Relatívna vlhkosť: denný priemer nepresahuje 95 %, mesačný priemer nepresahuje 90 %, priemerný denný tlak nasýtených pár nepresahuje 2,2 x 10 MPa, mesačný priemer nepresahuje 1,8 x 10 ° MPa:

Seizmická intenzita: nepresahujúca úroveň 8;

Miesto bez požiaru, výbuchu, vážneho znečistenia, chemickej korózie a silných vibrácií.
