Vnútorný striedavý vysokonapäťový vákuový istič s uzemňovačom

Vnútorný striedavý vysokonapäťový vákuový istič s uzemňovacím spínačom od čínskeho dodávateľa a výrobcu SanGao Electric, technicky spoľahlivé a nákladovo efektívne distribučné riešenie. Táto jednotka s menovitým napätím 12 kV a 630 A s krátkodobou odolnosťou 20 kA sa používa na bezpečné pripojenie a odpojenie obvodu pre trojfázové AC 50Hz systémy, vhodné pre mestské rozvodne, priemyselné rozvodné skrine, transformátorové prívody a vidiecke distribučné deliace body.

Odoslať dopyt

Popis produktu

Vnútorné striedavé vysokonapäťové vákuové ističe s uzemňovačom od Sangao sú vhodné pre trojfázovú kruhovú sieť AC50Hz alebo koncové napájanie a priemyselné elektrické zariadenia, používajú sa hlavne na riadenie záťaže a ochranu proti skratu. Prepínač záťaže zapína a vypína záťažový prúd, prúd v uzavretej slučke, transformátor bez záťaže a nabíjací prúd kábla. Kombinácia môže prerušiť akýkoľvek prúd až do menovitého skratového prúdu. Priamo pôsobiaca izolačná vzdialenosť a komora na zhášanie oblúka sú prepojené s manuálnou a elektrickou funkciou. Jeho unikátny mechanizmus pohonu umožňuje, aby zhášacia komora znášala vysoké napätie len v momente zatvárania a vytvárania, čím sa dosahuje malý objem a nízka hmotnosť.

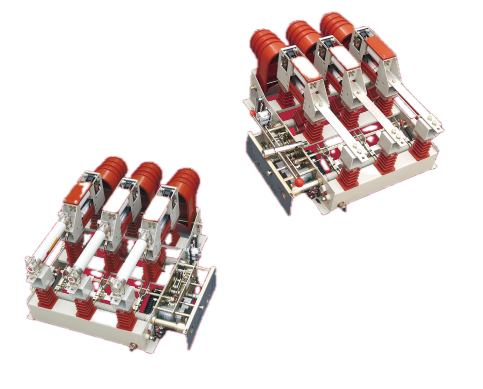

Indoor AC High Voltage Vacuum Load Breaker with Earthing Switch

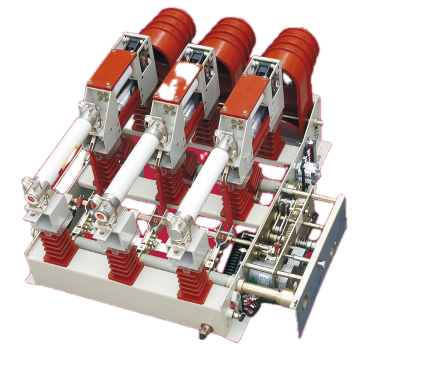

Čo je vákuový istič zaťaženia?

Tento vnútorný striedavý vysokonapäťový vákuový istič s uzemňovačom je trojfázové vnútorné spínacie zariadenie so striedavým prúdom 50 Hz pre kruhovú sieť, napájanie terminálov a aplikácie priemyselných zariadení. Jednotka využíva vákuové zhášadlo na zhášanie oblúka a pružinový ovládací mechanizmus (ručný alebo elektrický). Voliteľný uzemňovač s mechanickým blokovaním a uzemňovacím uzáverom poskytuje viditeľnú izoláciu pre údržbu. Pri osadení poistkami preruší zostava skratové prúdy ovládaním úderníka. Menovité napätie 12 kV, menovitý prúd 630 A, krátkodobý výdržný prúd 20 kA.

Funkcie produktu

Prepínanie záťažového prúdu

Vnútorný striedavý vysokonapäťový vákuový istič s uzemňovačom vytvára a prerušuje záťažové prúdy až do 630 A za normálnych prevádzkových podmienok, pokrývajúc typické zaťaženia napájačov a transformátorov.

Prepínanie prúdu v uzavretej slučke

Prepína prúdy v uzavretej slučke v konfiguráciách kruhovej siete, čím umožňuje prenos záťaže medzi napájačmi bez prerušenia dodávky pre nadväzujúcich zákazníkov.

Prepínanie prúdu transformátora naprázdno

Náš vonkajší vysokonapäťový odpájací vákuový prerušovač záťaže zapína a vypína prúdy bez záťaže transformátorov až do kapacity 1600 kVA, čo zodpovedá úrovni magnetizačného zapínania a ustáleného budiaceho prúdu distribučných transformátorov.

Prepínanie nabíjacieho prúdu kábla

Vytvára a prerušuje nabíjacie prúdy káblov pre podzemné alebo nadzemné káblové úseky, čo umožňuje napájanie a deaktiváciu káblových napájačov.

Ochrana proti skratu (s poistkami)

Pri konfigurácii s poistkami obmedzujúcimi prúd spúšťa mechanizmus poistky spúšťaciu lištu spínača a pri zistení poruchy otvorí všetky tri fázy. Zostava môže prerušiť akýkoľvek prúd až do menovitej hodnoty skratu, čím poskytuje sekundárnu ochrannú vrstvu, kde sú predradené ističe alebo relé primárne zariadenia na odstraňovanie porúch.

Izolácia údržby

Integrovaný uzemňovač, keď je zatvorený, poskytuje viditeľné uzemnenie na strane záťaže. Uzemňovacia uzávierka fyzicky blokuje prístup k živým častiam, čo umožňuje personálu údržby overiť izoláciu a bezpečne pracovať na nadväzujúcich zariadeniach.

Vypínač záťaže vs. vákuový istič

Funkcia	Vypínač záťaže (táto jednotka)	Vákuový istič (VCB)
Normálne prepínanie záťažového prúdu	áno	áno
Prerušenie skratového prúdu	Nie (iba s kombináciou poistky)	Áno (do jeho vypínacej kapacity)
Integrovaný uzemňovač	Štandardná možnosť	Nie je typické; potrebný samostatný uzemňovač
Typická aplikácia	Napájací zdroj, obvodový rozvod, prívod transformátora, kde je ochrana pred poruchami	Hlavné ochranné zariadenie pre podávače a transformátory
náklady	Nižšia	Vyššie

Technické parametre

Parameter	Hodnota	Výklad
Menovité napätie	12 kV	Kompatibilné so štandardnými 10-12 kV distribučnými sieťami po celom svete.
Menovitý prúd	630 A	Podporuje typické zaťaženia napájačov a transformátorov do 10 MVA pri 10 kV.
Krátkodobý výdržný prúd	20 kA (na 4 s)	Schopný prenášať poruchový prúd, kým predradená ochrana neodstráni poruchu.
Uzemňovač	Voliteľné (označené D)	Poskytuje integrované uzemnenie so zapínacou kapacitou.
Operačný mechanizmus	Pružinový mechanizmus (označený /T)	Podporuje manuálne a elektrické ovládanie; spoľahlivosť overená v praxi.

Konštrukčný dizajn

Priamočinná izolačná vzdialenosť a prepojenie zhášacej komory
Izolačná medzera a vákuový prerušovač sú mechanicky spojené, aby fungovali jediným pohybom. To zaisťuje, že viditeľné prerušenie je vždy sprevádzané úplne otvoreným prerušovačom.

Pohonný mechanizmus

Prerušovač je napájaný iba v okamihu zatvárania a otvárania, čím sa znižuje elektrické namáhanie vákuovej komory. To umožňuje kompaktnejšiu veľkosť prerušovača a predlžuje životnosť kontaktov.

Uzemňovacia uzávierka

Kovový uzáver je umiestnený medzi pevnou a pohyblivou kontaktnou rúrkou a je spojený s uzemňovačom. Keď je uzemňovač zatvorený, uzáver fyzicky izoluje živé časti a poskytuje viditeľné a overiteľné uzemnenie pre údržbu.

Mechanické blokovanie

Zabraňuje zopnutiu uzemňovača, pokiaľ nie sú hlavné kontakty otvorené, a zabraňuje otvoreniu hlavných kontaktov, keď je uzemňovač zatvorený.

Aplikačné polia

Vnútorný striedavý vysokonapäťový vákuový istič s uzemňovacím spínačom má skvelú kompatibilitu:

1. Mestské kruhové hlavné jednotky (RMU) na delenie a spínanie záťaže.

2. Transformátorové privádzacie panely a napájacie skrine v priemyselných rozvodoch.

3. Koncové napájacie body v radiálnych sieťach.

4. Vidiecke distribučné siete – jednotka môže byť použitá na rozdelenie dlhých napájačov, čím sa znížia výpadky zón a umožní sa regulácia napätia pomocou prepínania bánk kondenzátorov.

5. Vnútorné inštalácie v kovovom uzavretom rozvádzači; vákuová technológia eliminuje použitie plynu SF6 a súvisiace environmentálne problémy.

Profil spoločnosti a výrobná kapacita

Vybavenie: Areál 10‑mu (6 667 m²) v Liushi, Zhejiang, s 10 000 m² výrobnej plochy.

Pracovná sila: 120 zamestnancov vrátane 20 stredných až vyšších technických odborníkov. Základné imanie 81,68 milióna RMB, celkové aktíva približne 200 miliónov RMB.

Certifikácie: ISO 9001:2008 (kvalita), ISO 14001 (životné prostredie), ISO 45001 (bezpečnosť a ochrana zdravia pri práci).

Riadenie procesu: ERP systém pre obstarávanie materiálu, výrobu a sledovateľnosť. Rutinné testovanie zahŕňa dielektrickú odolnosť, mechanickú prevádzku a kontrolu prechodového odporu na každej jednotke.

Technické partnerstvá: Spolupráca s Xi'an Senyuan, Pekinským elektrotechnickým výskumným ústavom a Xi'anským vysokonapäťovým výskumným ústavom na typové testovanie a dodržiavanie noriem.

FAQ

Otázka 1: Môže tento vnútorný striedavý vysokonapäťový vákuový istič s uzemňovačom nahradiť vákuový istič?
Nie. Je určený len na spínanie záťaže. Na ochranu proti skratu musí byť spárovaný s poistkami alebo sa musí spoliehať na predradené ističe.

Q2: Aká údržba je potrebná pre vákuový prerušovač?
Vákuový prerušovač je utesnený a nevyžaduje údržbu. Rutinné kontroly zahŕňajú mechanickú prevádzku, mazanie a overovanie blokovania.

Q3: Je uzemňovač štandardný alebo voliteľný?
Uzemňovač je voliteľný (označený ako D). V prípade špecifikácie je mechanicky blokovaný s hlavnými kontaktmi pre bezpečnú údržbu.

Q4: Aká je typická dodacia lehota a možnosť prispôsobenia?
Štandardné jednotky s pružinovým mechanizmom a uzemňovačom sú expedované do 4-6 týždňov. Zákaznícke úpravy (pomocné kontakty, montáž, úpravy mechanizmu) sú k dispozícii na požiadanie.

Technické parametre

Nižšie môžete skontrolovať dve verzie údajov parametrov pre náš vákuový prepínač záťaže typu ručného vozíka s kombináciou odpájacieho spínača:

Vnútorné striedavé vysokonapäťové vákuové ističe s uzemňovačom od Sangao sú vhodné pre trojfázové AC50Hz kruhové siete alebo terminálové napájanie a priemyselné elektrické zariadenia, používajú sa hlavne na riadenie záťaže a ochranu proti skratu. Odpínač záťaže zapína a vypína záťažový prúd, prúd v uzavretej slučke, transformátor bez záťaže a nabíjací prúd kábla. Kombinácia môže prerušiť akýkoľvek prúd až do menovitého skratového prúdu. Priamo pôsobiaca izolačná vzdialenosť a zhášacia komora sú prepojené s manuálnou a elektrickou funkciou. Jeho unikátny mechanizmus pohonu umožňuje, aby zhášacia komora znášala vysoké napätie len v momente zatvárania a vytvárania, čím sa dosahuje malý objem a nízka hmotnosť.

Nie	Položka	Jednotka	SG25-12D/T630-20	SG25-12DR/T125-31.5
1	Menovité napätie	KV	12	12
2	Menovitá frekvencia	HZ	50	50
3	Menovitý prúd	A	630	125
4	1min výdržné napätie napájacej frekvencie Bleskové impulzné napätie	KV	Vzdialenosť otvorenia komory na zhášanie oblúka: 30, medzifázové 42; cez izolačnú vzdialenosť 48 medzifázový 75; cez izolačnú vzdialenosť 85	Vzdialenosť otvorenia komory na zhášanie oblúka: 30, medzifázové 42; cez izolačnú vzdialenosť 48 medzifázový 75; cez izolačnú vzdialenosť 85
5	Menovitý dynamický prúd (špičkový)	KA	50	-
6	4S prúd tepelnej stability	KA	20	-
7	Menovitý aktívny vypínací prúd záťaže	A	630	125
8	Menovitý vypínací prúd v uzavretej slučke	A	630	125
9	Menovitý vypínací prúd nabíjania kábla	A	10	10
10	Vypínacia schopnosť transformátora bez zaťaženia	KVA	1250	1250
11	Menovitý skratový vypínací prúd	KA	-	31.5
12	Menovitý prenosový prúd, menovitý preberací prúd	A	-	2000
13	Model poistky	-	SDLAJ-12	SFLAJ-12
14	Výstupná energia útočníka	J	-	2-5 (stredne)
15	Menovitý skratový prúd	KA	50	50
16	Menovitý dynamický prúd uzemňovacieho spínača	KA	50	50
17	2S prúd tepelnej stability uzemňovacieho spínača	KA	20	20
18	Menovité napätie pomocného obvodu	V	AC/CD220;110	AC/CD220;110
19	Mechanická životnosť	-	10000	10000

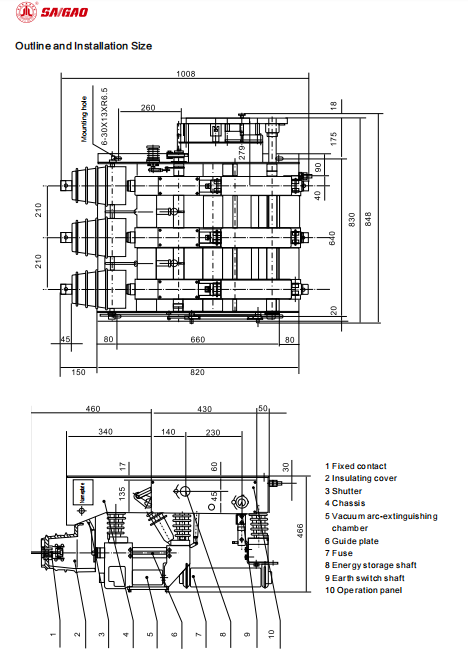

Obrys a veľkosť inštalácie a členenie komponentov

Nie	Komponent
1	Pevný kontakt
2	Izolačný kryt
3	Uzávierka
4	Podvozok
5	Vákuová zhášacia komora
6	Vodiaca doska
7	Poistka
8	Šachta na uskladnenie energie
9	Hriadeľ uzemňovacieho spínača
10	Ovládací panel
