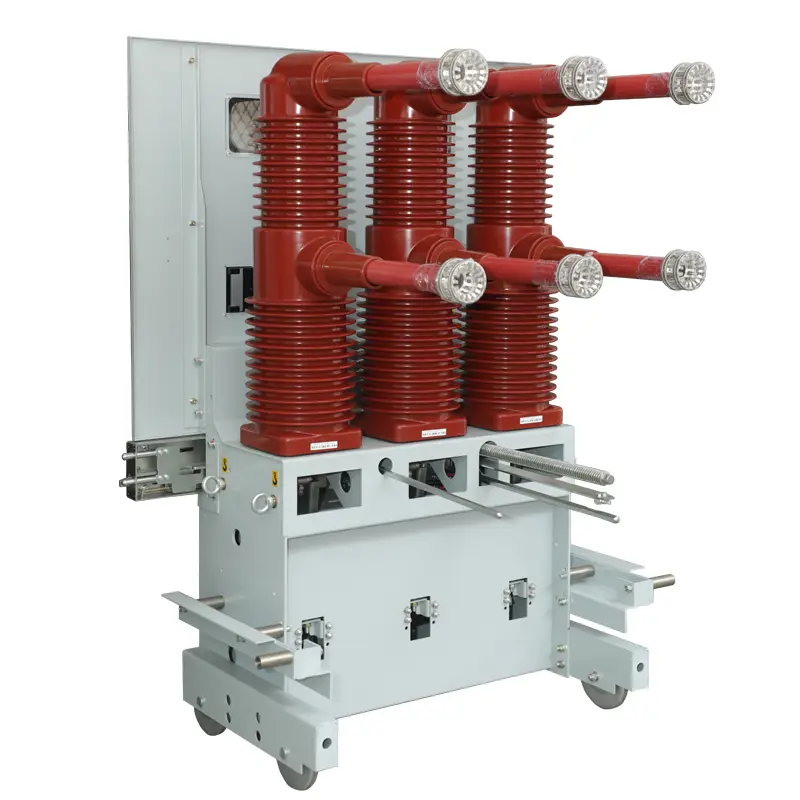

Vákuový istič typu handcart

Vysoký vákuový obvod typu Handcart Type Sangao je vhodný na použitie v trojfázových AC 50Hz, 40,5 kV systémoch a môže sa použiť na prúdový prúd, prúd preťaženia a poruchový prúd v priemyselných a banských podnikoch, elektrárňach a stavebníctve. Je tiež vhodný pre časté scenáre prevádzky. Tento istič prijíma hornú a dolnú štruktúru usporiadania, ktorá účinne znižuje hĺbku ističa.

Charakteristický

Výroba vákuového ističa typu ručného typu je v súlade s čínskymi národnými normami GB1984-2003 „AC vysoké napätie ističov“, DL/T403-2000 „Technické podmienky pre objednávanie 3,6-40,5 kV vrečivých ističov“ a relevantné pozitívne EC štandardy a má spoľahlivú interlingovú funkciu. Prevádzkový mechanizmus ističa je typ na skladovanie energie pružiny, ktorý je možné prevádzkovať skladovaním energie AC alebo DC alebo ručne prevádzkovaný.

Pútač na obvod môže byť tiež vybavený permanentným mechanizmom permanentného magnetu s dlhým životom, s mechanickou životnosťou až do 20000 krát a môže sa použiť v extrémne častých prevádzkových situáciách.

Pireč je navrhnutý v prednej a zadnej štiepnej konštrukcii, ktorá sa môže použiť ako pevná inštalačná jednotka alebo ako stredná namontovaná jednotka s podvozkom.

Prijatie kompozitnej izolačnej štruktúry, trojfázové hasiace komoru oblúka a pridružené nabité telo sú izolované tromi nezávislými krytmi izolácie epoxidovej živice. Po prijatí kompozitnej izolačnej štruktúry istič spĺňa požiadavky na vzdialenosť vzduchu a vzdialenosť vzplíženia za normálnych prevádzkových podmienok a účinne znižuje objem ističa. Vo vnútri izolačnej štruktúry sú inštalované hlavné elektrické obvodové oblúky a dynamické a statické vodivé pripojenie, vďaka čomu je fáza na fázovú vzdialenosť iba 300 mm.

Všetky elektrické pripojenia v hlavnom obvode sú pevné a majú vysokú spoľahlivosť

Prostredie využívania:

Nadmorská výška: pod 3000 m;

Teplota prostredia: maximálne+40 ℃, minimálne -15 ℃;

Relatívna vlhkosť: Denný priemer nepresahujúci 95%, mesačný priemer nepresahujúci 90%

Seizmická intenzita: pod úrovňou 8;

Miesta bez požiaru, výbuchu, korozívne plyny a silné vibrácie,
