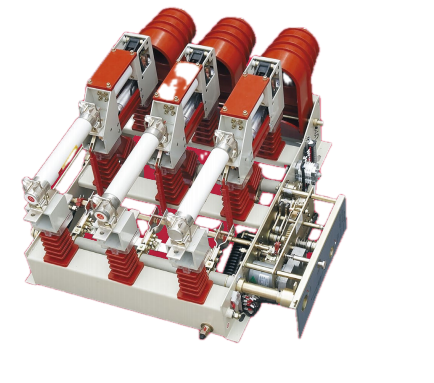

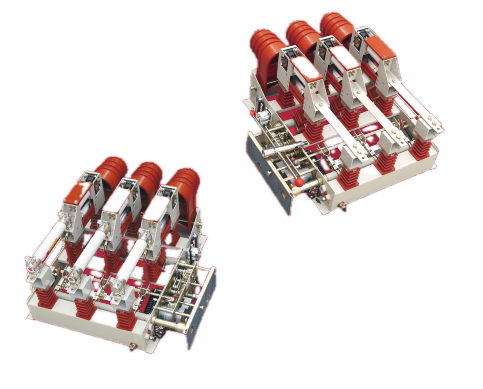

Kombinovaný prístroj na prerušenie vákua a poistky

Vákuový spínač prerušenia záťaže a kombinovaný prístroj poistiek integrujú vákuový prerušovač so systémom koordinácie vypnutia poistky. Za normálnych podmienok zaťaženia funguje spínač nezávisle. Keď poruchový prúd prekročí hodnotu poistky, kolík poistky mechanicky spustí spúšťací mechanizmus spínača, otvorí hlavné kontakty a vyčistí obvod. Priamo pôsobiaca izolačná vzdialenosť a otvorená vzdialenosť prerušovača sa dosiahnu jediným zdvihom. Uzemňovacia uzávierka, prepojená s uzemňovačom, poskytuje viditeľné uzemnenie pre údržbu. Pri 12 kV a 630 A s krátkodobým výdržným prúdom 20 kA je prístroj skonštruovaný pre spoľahlivú prevádzku v mestských aj vidieckych distribučných sieťach.

Pracovný princíp

Vo vnútri vákuového prerušovača sú kontakty utesnené v prostredí s vysokým vákuom (zvyčajne pod 10⁻⁴ Pa). Keď sa kontakty pri zaťažení oddelia, z odpareného kontaktného materiálu sa vytvorí kovový oblúk. Pretože však vákuum neobsahuje prakticky žiadne molekuly plynu na ionizáciu, oblúk sa nedokáže udržať a zhasne pri prvom prirodzenom prechode striedavého prúdu nulou. Kovová para rýchlo kondenzuje na kontaktných povrchoch a tienení a obnovuje dielektrickú pevnosť v priebehu milisekúnd. Táto metóda zhášania oblúka nevyžaduje žiadne externé médiá (olej alebo SF₆) a vedie k minimálnej kontaktnej erózii.

Výhody produktu

Kombinované spínanie a ochrana

Náš vákuový vypínač záťaže a kombinovaný prístroj poistiek vykonávajú bežné spínanie záťaže a pomocou poistiek poskytujú prerušenie skratu. Tým sa eliminuje potreba samostatného ističa na každom napájacom zariadení, čím sa znižujú kapitálové výdavky.

Kompaktná stopa

Hnací mechanizmus znižuje napäťové namáhanie prerušovača mimo okamihu spínania, čo umožňuje menšiu veľkosť prerušovača a celkovú veľkosť zariadenia. To umožňuje usporiadanie s vyššou hustotou v kruhových hlavných jednotkách a kompaktných rozvodniach.

Jednotaktná prevádzka

Izolačná vzdialenosť a otvorená vzdialenosť prerušovača sú dosiahnuté jedným pohybom, čím sa zjednodušuje spínacia sekvencia a znižuje sa možnosť chyby operátora.

Viditeľné uzemnenie pre bezpečnosť

Uzemňovacia uzávierka, prepojená s uzemňovačom, poskytuje fyzickú a vizuálnu indikáciu izolácie, čo umožňuje bezpečný prístup k údržbe bez dodatočných uzemňovacích zariadení.

Technológia bez SF₆

Prerušenie vákua eliminuje obavy o skleníkové plyny a vyhýba sa manipulácii, testovaniu tesnosti a doplňovaniu, ktoré sú spojené so zariadením na SF₆.

Diagnostika poruchy

Časté používanie poistky zvyčajne indikuje základné systémové problémy. Nasledujú hlavné príčiny a nápravné opatrenia:

Skrat systému: Keď dôjde ku skratu, poruchový prúd rýchlo roztaví poistkový prvok. Porucha musí byť lokalizovaná a odstránená (napr. oprava kábla alebo výmena chybného zariadenia) pred výmenou poistky so správnou hodnotou.

Trvalé preťaženie: Nepretržitá prevádzka nad menovitým prúdom vytvára nadmerné teplo, čo spôsobuje roztavenie poistky. Zaťaženie musí byť znížené na menovité hodnoty prístroja alebo musí byť hodnota poistky vylepšená v koordinácii so štúdiami ochrany systému.

Nesprávny výber poistky: Ak je hodnota poistkovej vložky pre danú aplikáciu príliš nízka, bude sa vyskytovať rušivá prevádzka. Overte hodnotu poistky podľa kapacity transformátora alebo napájača a nahraďte ju prvkom správnej veľkosti podľa koordinačných tabuliek výrobcu.

Technické parametre

Aplikačné prostredia

Mestské kruhové siete

Vákuový spínač prerušenia záťaže a kombinovaný prístroj poistiek slúžia ako rozdeľovací spínač v kruhových hlavných jednotkách (RMU). Kompaktné rozmery dosiahnuté prostredníctvom konštrukcie hnacieho mechanizmu umožňujú konfiguráciu rozvádzačov s vyššou hustotou v priestorovo obmedzených mestských rozvodniach. Integrovaný uzemňovač zjednodušuje postupy údržby a skracuje časy výpadkov počas plánovaných prác.

Priemyselné zariadenia

Pre priemyselné závody s viacerými centrami zaťaženia poskytuje vákuový odpínač záťaže a kombinovaná jednotka poistky spínanie záťaže na vstupoch transformátora a napájacích bodoch. Možnosť kombinácie spínača a poistky poskytuje ochranu proti skratu bez nákladov na úplný vákuový istič, vhodný pre nekritické napájače, kde je zabezpečená ochrana proti poruche.

Vidiecke distribučné siete

Vidiecka distribúcia predstavuje špecifické výzvy: dlhé dĺžky podávačov, premenlivé zaťaženie a kolísanie napätia. Na konci dlhých 10kV napájačov môže byť pokles napätia počas periód špičkového zaťaženia významný, čo má za následok nízke napätie v priestoroch zákazníka. Prístroj to rieši dvoma spôsobmi. Po prvé, inštalácia v strategických bodoch pozdĺž dlhých napájačov umožňuje prevádzkovateľom siete rozdeliť linku na úseky, izolovať poruchy a obmedziť zóny výpadkov. Po druhé, prístroj môže prepínať odbočky transformátora a kondenzátorové batérie, čo operátorom umožňuje efektívnejšie spravovať napäťové profily. Vo vidieckych podmienkach je obzvlášť cenná požiadavka na minimálnu údržbu zariadenia – pracovníci údržby môžu prejsť značné vzdialenosti, aby sa dostali na miesto, takže spoľahlivosť zariadenia medzi návštevami priamo znižuje prevádzkové náklady.

FAQ

Q1: Ako vákuový prerušovač uhasí oblúk?

Keď sa kontakty vo vnútri vákuového prerušovača pri zaťažení oddelia, medzi kontaktnými plochami sa vytvorí oblúk kovových pár. Pretože prerušovač udržuje vysoké vákuum s malým množstvom molekúl plynu dostupných na ionizáciu, oblúk sa nedokáže udržať a zhasne pri prvom prirodzenom prechode prúdu nulou. Táto metóda zhášania oblúka je účinná, rýchla a nevyžaduje žiadne externé médium na zhášanie oblúka.

Otázka 2: Čo spôsobuje častú prevádzku poistiek a ako sa to rieši?

Časté používanie poistiek zvyčajne indikuje poruchy systému. Primárne príčiny sú: skrat v systéme (poruchový prúd roztaví poistkový prvok; porucha musí byť lokalizovaná a vymazaná pred výmenou poistky so správnou hodnotou), trvalé preťaženie (prevádzka nad menovitým prúdom dlhší čas; záťaž musí byť znížená) alebo nesprávny výber poistky (hodnota poistkovej vložky je pre danú aplikáciu príliš nízka; poistku treba vymeniť za správnu).

Otázka 3: Kde sa zvyčajne používa vákuový vypínač záťaže a kombinovaný prístroj poistiek?

Prístroj je vhodný pre trojfázové striedavé systémy vysokého napätia. Typické aplikácie zahŕňajú kruhové hlavné jednotky (RMU), kompaktné rozvodne, prepínače rozdeľovania rozvodných vedení a ochranu transformátorov v kombinácii s poistkami.

Q4: Môže tento prístroj nahradiť vákuový istič?

Nie. Prístroj je určený na spínanie záťaže a ak je vybavený poistkami, poskytuje ochranu proti skratu. Vákuový istič je navrhnutý tak, aby priamo prerušil normálne záťažové prúdy aj skratové poruchové prúdy. Pre aplikácie, kde je už zabezpečená ochrana pred poruchami, tento prístroj ponúka cenovo výhodnejšie riešenie ako úplný vákuový istič.

Prečo si vybrať SanGao?

1. Výrobná schopnosť

SanGao prevádzkuje 10-mu (6 667 m²) závod v Liushi, Zhejiang, s 10 000 m² výrobnej plochy, kde sú umiestnené vyhradené montážne a testovacie linky pre rozvádzače stredného napätia.

2. Technický tím

Spoločnosť zamestnáva 120 zamestnancov vrátane 20 inžinierov na strednej až vyššej úrovni, ktorí sa zaoberajú mechanickým dizajnom, vysokonapäťovou izoláciou a zabezpečením kvality. Základné imanie je 81,68 milióna RMB, celkové aktíva približne 200 miliónov RMB.

3. Certifikované systémy kvality

Výroba prebieha podľa certifikácií ISO 9001:2008, ISO 14001 a ISO 45001. Tie si vyžadujú zdokumentovanú kontrolu dodávateľa, vstupnú kontrolu, kontroly počas procesu a záverečné akceptačné testy.

4. Sledovateľnosť procesov

n ERP systém sleduje materiály, výrobné operácie a záznamy o skúškach. Každá jednotka je serializovaná s testovacími údajmi archivovanými pre úplnú sledovateľnosť.

5. Rutinné testovanie

Každý prístroj prechádza skúškami dielektrickej odolnosti (hlavný obvod a uzemnenie), skúškami mechanickej prevádzky pod manuálnou a elektrickou kontrolou a meraniami prechodového odporu. Vzorové jednotky sú podrobené krátkodobým prúdovým testom pre validáciu 20 kA / 4 s.

6. Technické partnerstvá

SanGao spolupracuje s Xi'an Senyuan, Pekinským elektrotechnickým výskumným ústavom a Xi'anským vysokonapäťovým výskumným ústavom na typové testovanie a súlad s normami GB a IEC.

Rozdelenie komponentov

Nie	Komponent
1	Pevný kontakt
2	Izolačný kryt
3	Uzávierka
4	Podvozok
5	Vákuová zhášacia komora
6	Vodiaca doska
7	Poistka
8	Šachta na uskladnenie energie
9	Hriadeľ uzemňovacieho spínača
10	Ovládací panel
