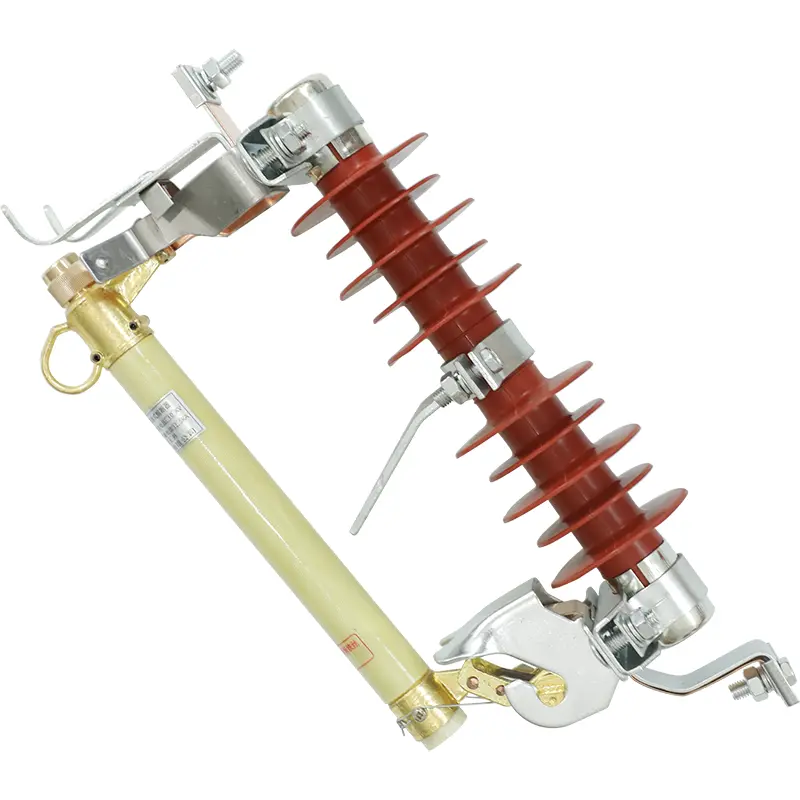

Vysokonapäťová kompozitná vypudzovacia poistka montovaná na stĺp s výrezom na rozlišovanie oblúka

SangaoVysokonapäťová kompozitná vypudzovacia poistka montovaná na stĺp s výrezom na rozlišovanie oblúkaMade in China predstavuje významný dizajnový vývoj pre nadzemné rozvodné siete. Použitím vysokomolekulárneho kompozitného vonkajšieho plášťa namiesto tradičného ťažkého porcelánu poskytuje tento ľahký, ale štrukturálne pevný výrez absolútnu odolnosť voči štrukturálnemu praskaniu, poškodeniu mechanickým nárazom a poruchám sledovania. Vstavaný rozlišovač oblúka obsahuje špecializovanú vnútornú vložku z kostných vlákien, ktorá aktívne dusí vysokoteplotné elektrické oblúky v priebehu milisekúnd po skvapalnení poistkových prvkov, čím zaisťuje čisté čistenie bez rizika vedľajšieho poškodenia susedných priečnych ramien alebo fázových vedení. Veľkoobchodní kupujúci si vyberajú tento pokročilý kompozitný systém, aby minimalizovali réžiu údržby linky a eliminovali chyby komponentov spôsobené pretrvávajúcimi elektrickými oblúkmi vysokého napätia.

Dual-Action Expulsion & Arc Dissipation

Štandardné vypínacie spínače sa spoliehajú výlučne na gravitáciu a vzduchové medzery na odstránenie porúch stredného napätia, ktoré môžu viesť k trvalému oblúku pri vysokom indukčnom zaťažení. Tento špecializovaný vysokonapäťový kompozitný vysokonapäťový odpájací výrez poistky namontovaný na stĺp s rozlišovacím zariadením oblúka obsahuje skonštruovaný rozlišovač oblúka, ktorý eliminuje toto fyzické obmedzenie. V rúrke držiaka poistky je uložený kovový poistkový prvok vo vnútri dvojstennej komory: vnútorná vložka z kostných vlákien obklopená epoxidovým sklolaminátovým plášťom odolným voči poveternostným vplyvom.

Keď preťaženie alebo skrat spustí poruchové prúdy, poistkový prvok sa rýchlo roztaví. Intenzívna tepelná energia okamžite odparí vnútorný povrch vložky z kostných vlákien, čím sa uvoľní vysokotlakový výbuch deionizujúceho plynu. Tento výbuch plynu silne vytlačí ionizovaný vzduch zo spodnej časti trubice, čím sa elektrický oblúk uhasí v priebehu milisekúnd. Súčasne ovládací mechanizmus uvoľní hornú západku, čo spôsobí, že sa celá poistková jednotka preklopí nadol a spadne zo svojej normálnej pracovnej polohy, čím sa vytvorí zreteľný vizuálny únik vzduchu pre pomocné posádky.

Technické špecifikácie výkonu

Aby sa zabezpečila presná štrukturálna kompatibilita naprieč nadzemnými rozvodmi stredného napätia, táto vysokonapäťová kompozitná vypínacia poistka na stĺpik s rozlišovacím zariadením oblúka funguje striktne v rámci týchto továrensky overených environmentálnych a elektrických limitov:

• Prevádzková obálka okolitej teploty:-30°C až +40°C nepretržité vonkajšie vystavenie.

• Výškový prah hodnotenia:Prevýšenie do 1000 metrov (pri vzdialenostiach nad 1000 metrov sú potrebné vlastné mechanické úpravy).

• Frekvenčný rozsah AC napájania:Nie menej ako 48 Hz a nie viac ako 52 Hz siete.

• Hodnotenie tolerancie seizmickej intenzity:Maximálna štrukturálna seizmická intenzita nesmie presiahnuť 7 stupňov.

• Maximálna povolená rýchlosť vetra:Nesmie presiahnuť 35 metrov za sekundu.

• Primárne aplikačné prostredie:Nadzemné rozvody, inžinierske stožiare a odbočovacie kohútiky.

Kde je tento špecializovaný výrez nasadený?

Robustná kompozitná konštrukcia a schopnosť rýchleho zhášania oblúka robia toto ochranné zariadenie ideálne pre náročné priemyselné prostredia:

• Vetrom ošľahané horné podávače:Inštaluje sa na odkryté stĺpy, kde sa rýchlosť vetra blíži k 35 metrom za sekundu, čím sa zabezpečí, že mechanická západka zostane zablokovaná, kým nedôjde k poruche.

• Stĺpy rozvodne:Umiestnené na kritickej križovatke, kde nadzemné rozvodné vodiče prechádzajú do podzemných káblov, čím sa bráni šíreniu nadprúdových porúch, aby poškodili citlivú podpovrchovú izoláciu.

• Seizmicky aktívne distribučné slučky:Telo z kompozitného polyméru odolného voči rozbitiu ľahko absorbuje mechanické vibrácie a štrukturálne pohyby až do seizmickej intenzity 7 stupňov.

Globálne štandardy prepravy

Zámorský tranzit vyžaduje silnú ochranu proti vysokej vlhkosti, slanému vzduchu a fyzickému stresu pri manipulácii. Sangao balí hromadné objednávky vysokonapäťového kompozitného vysokonapäťového kompozitného výrezu na vyhadzovanie s oblúkovým rozlišovacím zariadením do exportných drevených debničiek vyložených ťažkým materiálom absorbujúcim nárazy. Každá prepravka je hermeticky uzavretá, aby sa zabránilo znehodnoteniu vnútorných vložiek na zhášanie oblúka vlhkosťou, čím sa zabezpečí, že každá jednotka dorazí na miesto vášho projektu v stave úplne pripravenom na inštaláciu.

FAQ

Ako funguje rozlišovač oblúka pri poruchách pri nízkoprúdovom preťažení v porovnaní s vysokoprúdovým skratom?

Počas vysokoprúdových skratov masívna tepelná energia vytvára rýchly, vysokotlakový prúd plynu, ktorý okamžite vyčistí oblúk prostredníctvom vypudenia. Pri nízkoprúdovom preťažení sa vnútorná vložka z kostných vlákien spolieha na lokalizovanú tvorbu plynu na chladenie a deionizáciu priestoru oblúka, čím sa zaisťuje bezpečné prerušenie, aj keď je tok prúdu sotva nad prahom topenia.

Prečo je kompozitné polymérové ​​puzdro uprednostňované pred porcelánom v prostredí s vysokými vibráciami?

Vitrifikovaný porcelán je krehký a náchylný na mikropraskovanie pri nepretržitom fyzickom strese alebo seizmických udalostiach. Naše puzdro z kompozitného polyméru sa vyznačuje vysokou elasticitou a štrukturálnou odolnosťou, čo mu umožňuje odolať fyzickým nárazom, poškodeniu človekom a seizmickým silám až do 7 stupňov bez štrukturálneho zlyhania.

Vyžaduje si tento vysokonapäťový kompozitný vysokonapäťový výsuv namontovaný na stĺpe Poistkový výrez s rozlišovačom oblúka vyžaduje špeciálne nástroje na manuálnu obsluhu vedenia?

Nie. Horný ovládací mechanizmus obsahuje štandardné ťažné háky, ktoré sú plne kompatibilné s konvenčnými pomocnými hot-stickmi, čo umožňuje pracovníkom linky manuálne vytiahnuť poistkovú jednotku pre rutinnú údržbu zariadenia alebo izoláciu linky.
