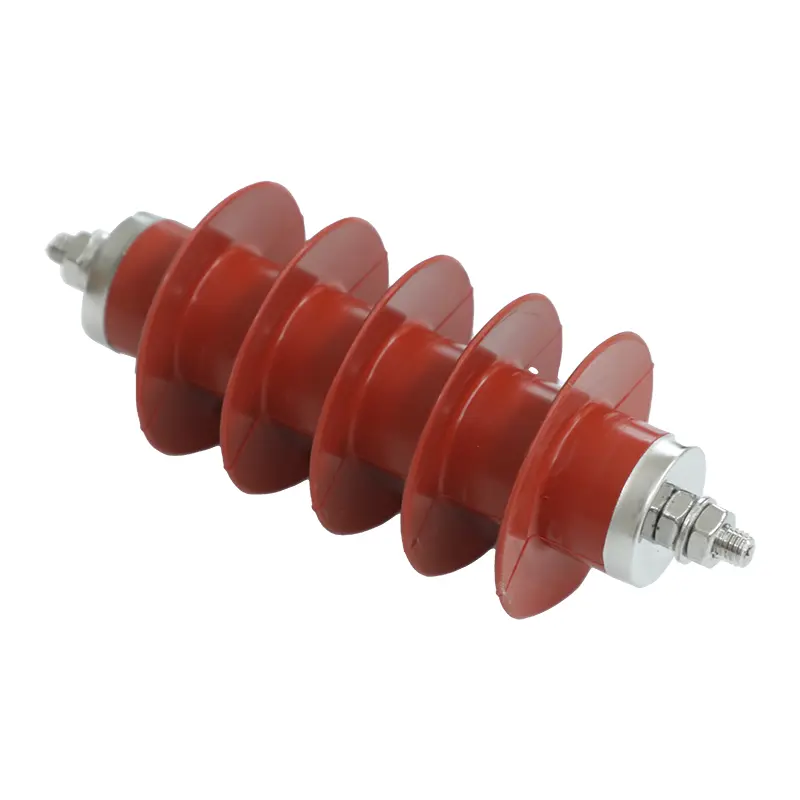

Elektrická všeobecná ochrana pred bleskom na báze oxidu zinočnatého

Naše vysokokvalitné riešenie predstavuje veľký krok vpred pre strojárske firmy, ktoré hľadajú spoľahlivéElektrická všeobecná ochrana pred bleskom na báze oxidu zinočnatéhoVyrobené v Číne. Použitím vysokovýkonných rezistorov z oxidu zinočnatého ako svojho jadra funguje toto zariadenie bez medzier ako dokonalý elektrický izolátor pri normálnom sieťovom napätí. V okamihu, keď prepäťové rázy zasiahnu vedenie, nelineárny materiál zmení stavy, aby viedol prechodnú energiu bezpečne k zemi, čím chráni nadväzujúci hardvér pred vážnym poškodením izolácie.

Technické špecifikácie výkonu a hodnotenia systému

Aby sa zabezpečila bezproblémová štrukturálna integrácia naprieč rozvodmi so stredným napätím, tento elektrický zinokový zvodič funguje v rámci týchto overených technických hraníc:

• Obálka menovitého napätia systému:rozvodné siete 1 kV až 36 kV.

• Klasifikácia úrovne distribúcie:Ľahké, bežné a ťažké.

• Rozsah teplôt prostredia:Nepretržité vonkajšie použitie mínus 35 °C až +40 °C.

• Limit prevádzkovej nadmorskej výšky:Štandardné konfigurácie do nadmorskej výšky 1000 metrov.

• Frekvencia siete striedavého prúdu:Zvláda vedenie striedavého prúdu do 100Hz.

• Zloženie materiálu jadra:Vysoko nelineárne bloky z oxidu kovu (MOV).

Nelineárna voltampérová odozva vs. karbid kremíka

Staršie energetické siete sa spoliehali na zvodiče karbidu kremíka spárované so sériovými iskrami. Tieto staršie systémy trpeli pomalými časmi odozvy a fyzickým zhoršovaním iskriska spôsobeným opakovaným elektrickým oblúkom.

Tento elektrický zvodič blesku na báze oxidu zinočnatého zásadne mení ochranné charakteristiky tým, že úplne eliminuje fyzické iskrisko. Mikrokryštalická štruktúra našich pokročilých varistorov z oxidu zinočnatého poskytuje neuveriteľne ostrú nelineárnu voltampérovú krivku. Pri bežných prevádzkových napätiach je zvodový prúd prakticky nulový.

V mikrosekunde, kedy systém zaznamená prepätie, odpor exponenciálne klesá. To umožňuje jednotke zvládnuť veľkú prúdovú kapacitu bez tepelných únikov, čím chráni sieť pred prudkými poklesmi napätia a poruchami medzi zemou.

Kde sa tento ochranný systém používa?

Univerzálny konštrukčný dizajn tohto elektrického všeobecného zinkového zvodiča blesku ho robí vysoko prispôsobivým naprieč viacerými sektormi komerčnej infraštruktúry:

• Štandardné nadzemné vedenia:Ľahké verzie sa používajú v aplikáciách s nízkym úderom blesku, aby chránili dlhé rozpätia nad hlavou pred atmosférickými výbojmi.

• Priemyselná distribúcia energie:Bežné modely chránia továrenské rozvodne pred vysokofrekvenčným prevádzkovým spínacím prepätím spôsobeným ťažkými motorovými štartérmi.

• Skriňové systémy:Kompaktné profily umožňujú bezproblémovú integráciu do rozvádzačov stredného napätia a krytov namontovaných na podložkách, kde je priestor na prvom mieste.

Priemyselné balenie a ochrana pred poškodením

Zámorský tranzit vyžaduje silnú ochranu proti vniknutiu vlhkosti a fyzickým vplyvom. Sangao balí hromadné objednávky do drevených debničiek, ktoré sú v súlade s exportom, vystlaných ťažkým materiálom absorbujúcim nárazy. Toto balenie zabraňuje fyzickému skresleniu alebo zmenám vnútorného usporiadania počas námornej prepravy na veľké vzdialenosti, čím zaisťuje, že zariadenie dorazí na miesto vášho projektu v stave úplne pripraveného na inštaláciu.

FAQ

Ako sa nelineárne jadro vráti do izolačného stavu po údere blesku?

Bloky oxidu zinočnatého sa správajú ako napäťovo riadené molekulárne spínače. Akonáhle sa výboj blesku vybije do zeme a sieťové napätie klesne pod prah referenčného napätia, vysoko nelineárne vlastnosti materiálu okamžite ukončia vedenie a resetujú izolačnú bariéru.

Aký je presný rozdiel medzi ľahkými, bežnými a ťažkými úrovňami distribúcie tohto elektrického všeobecného zinkového zvodiča blesku?

Ľahké modely sú optimalizované pre aplikácie s nízkym úderom blesku pozdĺž vidieckych línií. Bežné modely chránia štandardné mestské rozvodne, zatiaľ čo variácie pre vysoké zaťaženie obsahujú zväčšené varistorové bloky, ktoré absorbujú masívne energetické výboje bežné vo vysoko rizikových zónach.

Môže byť toto univerzálne ochranné zariadenie integrované priamo do vnútorných rozvádzačov?

áno. Jeho kompaktný dizajn bez medzier nevyžaruje počas prevádzky žiadne vonkajšie oblúky ionizovaného plynu, vďaka čomu je dokonale bezpečný pre tesné inštalácie namontované na skrini, kde je obmedzený priestor a medzery medzi oblúkmi sú malé.
