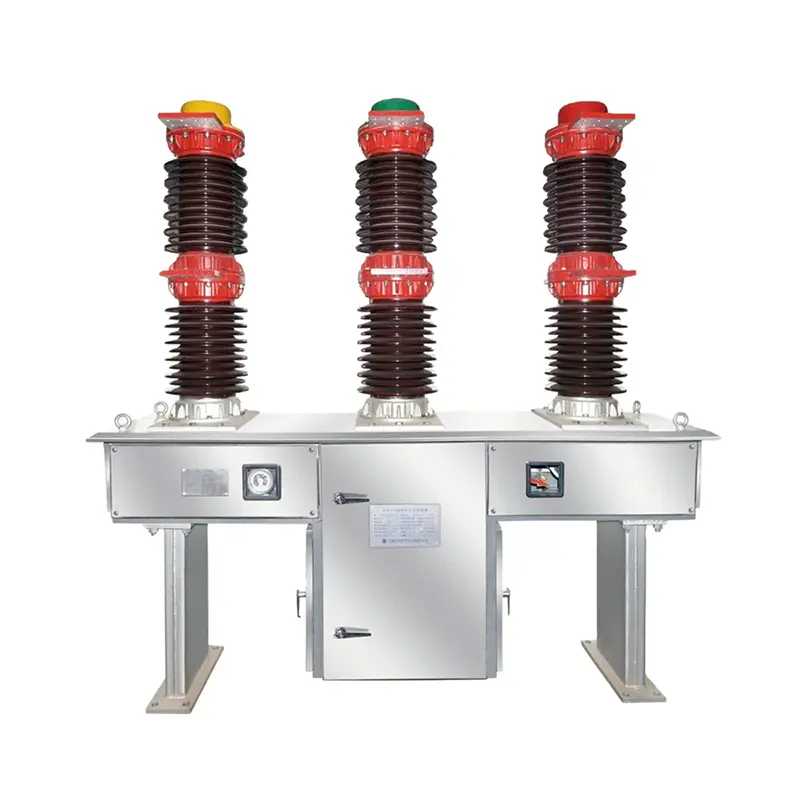

Vonkajší plynový istič

Outdoorový plynový obvod spoločnosti Sangao poskytuje zákazníkom komplexnú škálu štandardných návrhov ANSI a IEC, ako aj najnovší vývoj v oblasti prepínania technológie, vrátane prerušenia plynu SF6 alebo vákua, magnetických alebo jarných mechanizmov, živých alebo mŕtvych plechoviek, bežne známych ako Doghouse alebo Kiosk Designs, ktoré umožňujú optimalizáciu siete a aplikácie inteligentných podnikov.

Rozklad plynu SF6 nespôsobí prúdové sekanie alebo prepätie.

Tieto vlastnosti zabezpečujú dlhú elektrickú životnosť ističa a obmedzujú dynamické, DC a tepelné napätia na zariadení.

Mechanický prevádzkový mechanizmus GSH (MH) Skladovanie energie a mechanizmus voľného uvoľňovania umožňuje otváranie a zatváranie operácií prostredníctvom miestneho a diaľkového ovládania.

Kinematika aktivácie prevádzkového mechanizmu, pohyblivých kontaktov a proti kondenzačného ohrievača sa nachádza v utesnenom kovovom puzdrách, ktoré tiež slúži ako podpora pre elektródy.

Vyššie uvedená konštrukcia je podopretá rámom vyrobeným z roztiahnuteľných kovových častí, ktorý umožňuje nastavenie výšky svoriek ističa z 2800 mm do 3700 mm.

Úroveň ochrany kovového puzdra je IP 54 (*) a je vybavená zapečatenými dverami s inšpekčným oknom.

Škrupina je vyrobená z oceľovej dosky a poskytuje dostatočnú ochranu povrchu prostredníctvom špeciálnych metalizácií a maľovacích procesov. Podporná štruktúra prešla ošetrením galvanizácie v horúcej ploche.

Aplikačné polia

Outdoorový plynový obvod sa používa na distribúciu energie, na riadenie a ochranu obvodov, ako aj na kontrolu a ochranu transformátorov, usmerňovačov, kondenzátorových bánk atď.

Vzhľadom na technológiu automatického vyrovnávacej pamäte SF6, vonkajšie prieniky plynu nevytvárajú počas procesu prepínania prepätie, vďaka čomu sú veľmi vhodné na dodatočné vybavenie, modernizáciu a rozširovanie starých zariadení, pretože izolačné materiály káblov a zariadení sa mohli počas používania vystavovať stresu.

Využitie

1. Nadmorská výška: nepresahuje 2500 metrov; Plateau Type 4000 metrov;

2. Teplota prostredia: -30 ℃ -+40 ℃ (špeciálna požiadavka -40 ℃ -+40 ℃);

3. Relatívna vlhkosť: Denný priemer nepresahujúci 95%, mesačný priemer nepresahujúci 90% (25 ° C);

4. Rýchlosť vetra: nepresahujúca 35 metrov za sekundu;

5. Miesta bez horľavých látok, nebezpečenstvá výbuchu, chemická korózia a silné vibrácie.
