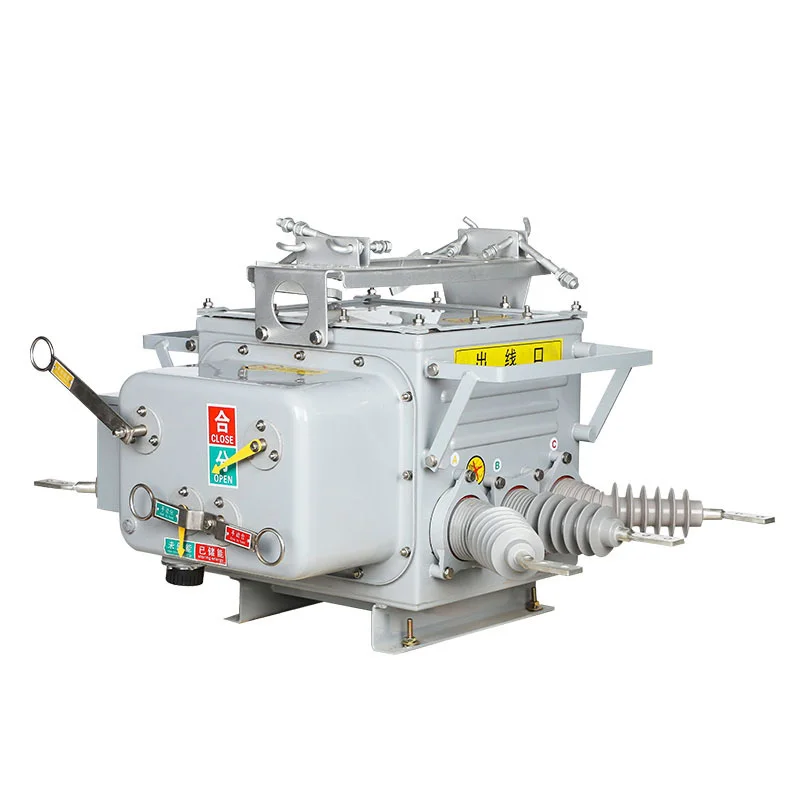

Vonkajší hraničný vákuový istič

Trvalý vonkajší hraničný vákuový vysáčanie obvodu sangao (ďalej len „hraničný istič“) je vhodný pre vonkajšie rozvádzače s vysokým napätím s trojfázovým AC 50 Hz a menovité napätie 33 kV a nižšie. Teleso ističa je vybavené vákuovým oblúkom hasiacej komory, prúdovým transformátorom, transformátorom nulového sekvenčného prúdu atď. Prie is istoty má režim diaľkového riadenia, funkciu riadenia ochrany a funkciu komunikácie. Môže spoľahlivo posúdiť a odhaľovať rozvodne, priemyselné a banské podniky a mestské a vidiecke energetické siete za účelom kontroly a ochrany. Špeciálne vhodné na časté fungovanie pozemnej a mestskej úrovne Milliampere Level Sekvencia prúdu a fázovej poruchy skratka skratka, čím sa dosiahne automatická eliminácia porúch uzemnenia jednofázami a fázové do fázového skratového porúch.

Vonkajší hraničný vákuový obvod prerušuje oblúk vo vákuovom režime a používa izoláciu plynu SF6. Krabica prijíma pokročilé dovážané tesnenie plynu, technológiu odolnú explóziou a izolačnú štruktúru s vynikajúcim celkovým tesnením. Zlepšila sa aj pečiatku výkonnosti dovozu a vývozu a celkový výkon tesnenia je dobrý. Plyn SF6 naplnený vo vnútri nesmie uniknúť alebo byť ovplyvnený vonkajším prostredím. Springový operačný mechanizmus bol miniaturizovaný a jeho výkon bol optimalizovaný. Prijatie prenosu hlavného reťazca a viacstupňový systém výletov s nízkym odporom a nízkym zvýšením teploty. Jeho spoľahlivosť a stabilita sú lepšie ako tradičné jarné mechanizmy.

Tento produkt je inštalovaný na hranici zodpovednosti režijných distribučných vedení. Predný koniec prichádzajúcej linky používateľa automaticky eliminuje jednofázové uzemňovacie poruchy a fázové poruchy skratového obvodu v systéme používateľa, vyhýba sa šíreniu porúch vo svete používateľa na hlavné prenosové vedenie, čím sa zabezpečí elektrická bezpečnosť bezchybných používateľov a zlepšuje elektrickú spoľahlivosť. Ak je porucha trvalá a opätovné zlyhanie rozvodne zlyhá, nehoda na mieste používateľa stredného napätia bude mať za následok odrezanie celého hlavného riadku distribúcie. Táto spoločná nehoda prenosu v energetickej sieti spôsobí pre spoločnosť značné straty.

environmentálne podmienky

(1) Teplota environmentálneho vzduchu: -40 ℃ ~+40 ℃; Denná zmena teploty nepresahuje 25 ℃; Podľa vlastností plynu SF6, keď je teplota okolia -40 ℃ a tlak vo vnútri nádrže je 0,05 mPa, SF6 je stále v plynnom stave, aby sa zabezpečila normálna prevádzka produktu. Ak je teplota okolia -40 ℃ a tlak rozchodu je 0,05 mPa, skvapalníckeho bodu SF6 je -55 ℃; Ak je tlak rozchodu nula, bod skvapalnenia SF6 nepresiahne -60 ℃.

(2) rýchlosť vetra nepresahujúce 35 m/s;

(3) Miesto bez horľavosti, nebezpečenstvo výbuchu, silnú chemickú korozivitu (ako sú rôzne kyseliny, alkalis alebo dym) a silné vibrácie.

(4) Nadmorská výška: ≤ 1 000 m;

(5) Hrúbka pokrytia: 10 mm;

(6) Úroveň znečistenia ovzdušia: úroveň 4;

(7) seizmická intenzita: ≤ 7 stupňov;

(8) Metóda uzemnenia neutrálneho bodu v výkonovej mriežke: Neutrálny bod nie je uzemnený, je uzemnený cez oblúkovú potlačenú cievku a nulový bod je uzemnený nízkym odporom.
