Prečo je vysokonapäťový uzemňovací spínač kritický pre bezpečnosť a údržbu energetického systému?

V systémoch prenosu a distribúcie energie je bezpečnosť prvoradá. Jednou často prehliadanou, ale podstatnou zložkou jeVysokonapäťový uzemňovací spínač. Toto zariadenie zohráva dôležitú úlohu pri ochrane zariadenia aj personálu počas údržby, poruchových stavov a bežných operácií. Tento článok skúma, čo robí uzemňovací spínač, ako funguje a prečo je nevyhnutný v rozvádzačoch a rozvodniach stredného napätia. Pozeráme sa aj na kvalitu výroby, certifikácie a spoľahlivosťSanGao prináša do tohto kritického elektrického komponentu.

Nespievaný hrdina elektrickej bezpečnosti

Keď premýšľame o vysokonapäťových zariadeniach, často sa nám vybavia ističe a transformátory. Napriek tomu,Vysokonapäťový uzemňovací spínačje rovnako dôležité pre bezpečnú prevádzku a údržbu energetických systémov. Toto zariadenie, inštalované vo vnútri rozvádzačov alebo rozvodní, poskytuje spoľahlivú cestu k zemi, čím zaisťuje, že technici môžu bezpečne pracovať na zariadeniach bez napätia a že poruchové prúdy sú efektívne riadené.

Bez správne fungujúceho uzemňovacieho spínača by pracovníci údržby čelili riziku náhodného zapnutia, indukovaného napätia zo susedných vedení pod napätím a nebezpečného prechodného prepätia.SanGao, high-tech podnik so sídlom v čínskom hlavnom meste elektrotechniky Liushi, vyrába tieto základné komponenty už roky, pričom dodržiava prísne normy kvality a slúži rôznym odvetviam od renovácií mestských rozvodných sietí až po veterné elektrárne.

Čo je to vysokonapäťový uzemňovací spínač?

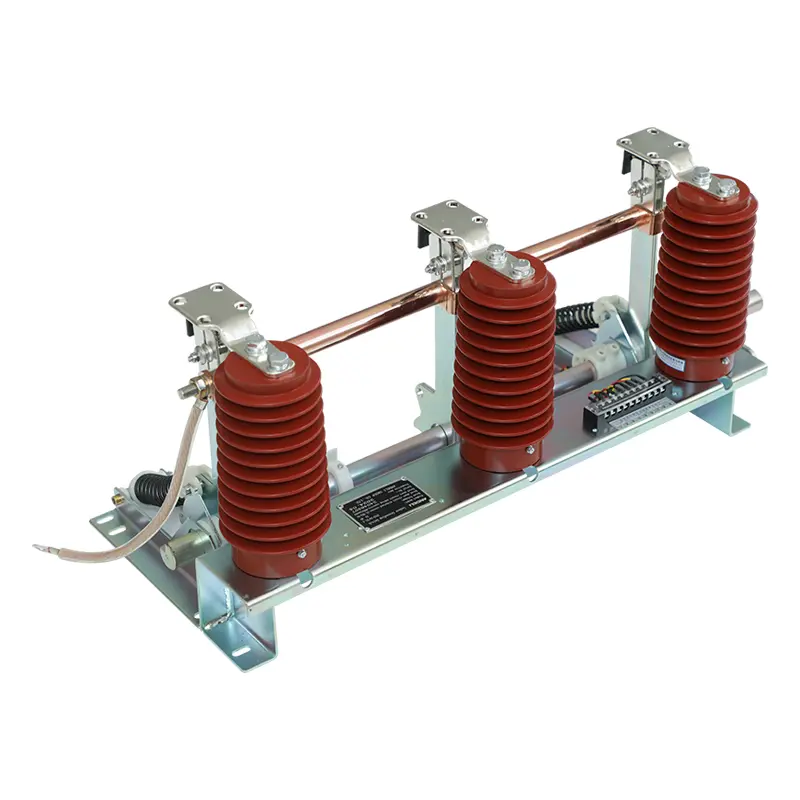

TheVysokonapäťový uzemňovací spínačje mechanické spínacie zariadenie určené na pripojenie určitej časti elektrického obvodu k zemi. Typicky sa inštaluje do vysokonapäťových rozvádzačov (3-12kV, trojfázové AC 50/60Hz systémy) a ovláda sa ručne alebo motorovým mechanizmom. Jeho primárna konštrukcia sa skladá z držiaka, uzemňovacieho noža, pevných kontaktov, snímača, otočného hriadeľa, tlačných pružín, vodivých puzdier a pružných spojov.

Po zatvorení sa uzemňovací nôž dostane do pevného kontaktu so statickým kontaktom a vytvorí tak nízkoimpedančnú uzemňovaciu dráhu. Táto cesta slúži viacerým bezpečnostným a prevádzkovým funkciám, ktoré preskúmame nižšie.

Kľúčové funkcie: Viac než len uzemnenie

TheVysokonapäťový uzemňovací spínačslúži viacerým kritickým funkciám nad rámec jednoduchého uzemnenia:

Ochrana personálu počas údržby

Keď je istič otvorený a izolovaný, susedná prípojnica alebo zariadenie môže stále niesť indukované napätie alebo zvyškový náboj. Uzemňovací spínač poskytuje viditeľné a bezpečné uzemnenie, čím zabezpečuje, že personál údržby je chránený pred náhodným napájaním alebo kapacitným vybitím.

Obmedzenie prechodných prepätí

Pri zemných poruchách, najmä v ťažkých systémoch, sa môžu vyskytnúť prechodné prepätia. Uzemňovací spínač obmedzuje tieto napäťové rázy tým, že poskytuje cestu s nízkou impedanciou, čím chráni citlivé zariadenia a izoláciu.

Odstránenie indukovaného napätia

V prípade paralelných prenosových vedení na tej istej veži môžu byť vo vedení bez napätia stále vystavené indukované napätia zo susedných vedení pod napätím v dôsledku elektrostatickej a elektromagnetickej väzby. Uzemňovacie spínače na týchto vedeniach poskytujú cestu na rozptýlenie týchto indukovaných prúdov, čím sa predchádza nebezpečenstvám.

Uzatváracie skratové prúdy

Niektoré uzemňovacie spínače sú navrhnuté tak, aby sa uzatvárali proti skratovým prúdom. Táto schopnosť zaisťuje, že spínač možno ovládať aj v prípade poruchy, čím poskytuje dodatočnú bezpečnosť počas núdzových postupov.

Stanovenie systémovej neutrálnej referencie

V rozvodniach s veľkými výkonovými transformátormi pomáha uzemňovací spínač udržiavať konzistentný referenčný bod napätia, stabilizuje rozvodnú sieť a zaisťuje bezpečnú prevádzku.

Aplikácie: Kde sa používa?

TheVysokonapäťový uzemňovací spínačje široko používaný v distribučných a prenosových systémoch vrátane:

• Obnova mestskej a vidieckej elektrickej siete– Modernizácia starnúcej infraštruktúry vyžaduje spoľahlivé uzemnenie pre bezpečnosť a súlad.

• Rozvodne a rozvodné skrine– Integrované do vysokonapäťových rozvádzačov.

• Veterné elektrárne a vodné elektrárne– Zabezpečenie uzemnenia pre generátory a transformátory.

• Hutnícky a petrochemický priemysel– Ochrana zariadenia a personálu v drsnom prostredí.

• Železničné a banské zariadenia– Zabezpečenie bezpečného uzemnenia v trakčných energetických systémoch.

• Energetické projekty obytných a komerčných budov– Pre prívody a núdzové systémy.

TheSanGaoVýhoda: Kvalita a spoľahlivosť

SanGaosi vybudovala povesť vysokokvalitných vysokonapäťových zariadení. Výrobný závod spoločnosti má rozlohu 10 000 metrov štvorcových, so základným imaním 81,68 milióna juanov a celkovými aktívami približne 200 miliónov juanov. So 120 zamestnancami vrátane 20 vyšších a stredných technických odborníkov,SanGaoudržiava silné zameranie na výskum a vývoj a zabezpečenie kvality.

Spoločnosť dodržiava systémy riadenia kvality ISO 9001:2008, environmentálne manažérstvo ISO 14001 a systémy bezpečnosti a ochrany zdravia pri práci OHSMS 18001. Využíva tiež modernú správu ERP a pokročilé testovacie zariadenia na zabezpečenie každéhoVysokonapäťový uzemňovací spínačspĺňa prísne výkonnostné normy. V spolupráci s inštitúciami ako Xi'an Senyuan a Pekinský elektrotechnický výskumný ústav,SanGaozabezpečuje, že jej produkty sú na špici v elektrotechnike.

Ich uzemňovacie spínače sú navrhnuté s robustným mechanizmom, ktorý využíva tlačné pružiny na zabezpečenie rýchleho a spoľahlivého zatvárania/otvárania s konzistentným kontaktným tlakom udržiavaným prostredníctvom tanierových pružín. Táto konštrukcia zaisťuje nízky prechodový odpor a dlhú životnosť aj pri častej prevádzke.

Často kladené otázky (FAQ)

Otázka: Aký je hlavný účel vysokonapäťového uzemňovacieho spínača?

Odpoveď: Jeho primárnym účelom je poskytnúť viditeľný a bezpečný uzemňovací bod pre zariadenia bez napätia, chrániť technikov pred náhodným zapnutím a rozptýlením indukovaného napätia a nábojov.

Otázka: Kde je zvyčajne nainštalovaný uzemňovací spínač?

A: Zvyčajne sa inštaluje vo vnútri rozvádzačov stredného napätia (3-12kV), ako aj v rozvodniach a na strane vedenia transformátorov.

Otázka: Môže sa uzemňovací spínač zopnúť proti skratovému prúdu?

Odpoveď: Áno, mnohé uzemňovacie spínače sú dimenzované na skratový uzatvárací prúd, čo umožňuje ich bezpečnú prevádzku aj v poruchových podmienkach.

Otázka: Ako chráni uzemňovací spínač pred indukovaným napätím?

Odpoveď: Na prenosových vedeniach, ktoré prebiehajú paralelne s vedeniami pod napätím, uzemňovací spínač poskytuje cestu pre prúdenie indukovaných prúdov do zeme, čím zabraňuje vzniku nebezpečného napätia na vedeniach bez napätia.

Záver

TheVysokonapäťový uzemňovací spínačnemusí byť najúžasnejšou súčasťou energetického systému, ale jeho význam nemožno preceňovať. Chráni životy, chráni drahé zariadenia a zaisťuje stabilnú prevádzku siete počas porúch a údržby. Tým, že poskytuje spoľahlivú zemnú cestu, pomáha predchádzať nehodám, znižuje prestoje a zachováva integritu elektrickej siete.

SanGaoponúka uzemňovacie spínače, ktoré kombinujú robustný mechanický dizajn, vysokokvalitné materiály a prísnu kontrolu kvality, aby poskytovali spoľahlivý výkon v náročných aplikáciách. So silným technickým základom a záväzkom neustáleho zlepšovania,SanGaosa stala dôveryhodným dodávateľom pre energetické spoločnosti, priemyselné závody a infraštruktúrne projekty v celej Číne aj mimo nej.

Ak hľadáte spoľahlivý zdroj vysokonapäťových uzemňovacích spínačov alebo potrebujete technickú pomoc pre váš konkrétny projekt, pozývame vás nakontaktnás dnes. Ich skúsený inžiniersky tím môže poskytnúť špecifikácie produktov, vlastné riešenia a včasnú podporu. Oslovte prostredníctvom webovej stránky spoločnosti alebo e-mailu, aby ste prediskutovali svoje požiadavky a zistili, ako na toSanGaomôže prispieť k bezpečnosti a účinnosti vašich energetických systémov.
