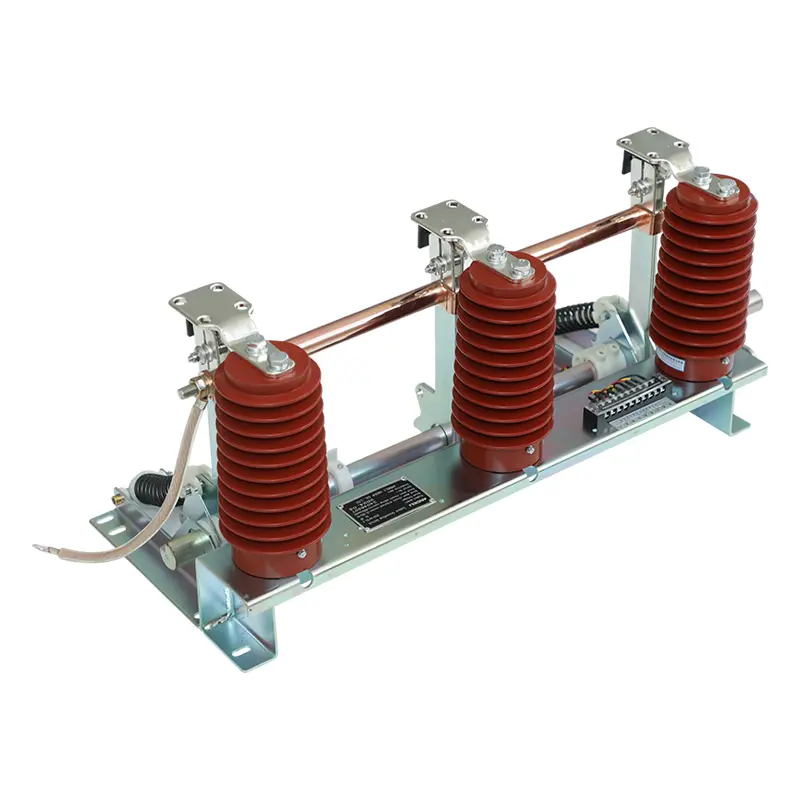

Vysokonapäťový uzemňovací spínač

Odolný vysokonapäťový uzemňovací spínač SanGao je vhodný pre vnútorný 3-12kV trojfázový AC 50 (60) Hz napájací systém a používa sa v spojení s rôznymi vysokonapäťovými rozvádzačmi. Môže sa použiť aj na uzemnenie údržby vysokonapäťových elektrických zariadení. Jeho hlavnou konštrukciou je uzemňovací spínač, ktorý sa skladá z konzoly, uzemňovacieho noža, statického kontaktu, snímača, otočného hriadeľa, otočného ramena, prítlačnej pružiny, vodivého puzdra a pružného spojenia.

Keď ovládací mechanizmus zatvorí uzemňovač, akčný moment spôsobí, že hlavný hriadeľ prekoná odporový krútiaci moment a poháňa kľukové rameno tak, aby sa otáčalo v smere zatvárania, takže ovládacia tyč na uzemňovacom noži prechádza cez mŕtvy bod prítlačnej pružiny a prítlačná pružina uvoľňuje energiu, takže uzemňovací spínač je v zatvorenej polohe rýchlo uzavretý. Uzemňovací nôž na zostave uzemňovacieho noža je cez tanierovú pružinu pevne a spoľahlivo v kontakte s prírubovou časťou (hranom noža) statického kontaktu.

Keď sa použije krútiaci moment, hlavný hriadeľ prekoná hlavný krútiaci moment a silu pružiny, aby poháňal rameno, aby sa otáčalo v smere otvárania, a prítlačná pružina uzemňovacieho noža prechádza.

Aký je účel uzemňovacieho spínača?

Vysokonapäťový uzemňovací spínač sa používa na zabezpečenie uzemňovacích vodičov pre podzemné systémy alebo systémy pripojené do trojuholníka.

Uzemňovací spínač umožňuje pripojenie medzifázového zaťaženia.

Uzemňovací spínač v rozvodni je uzemnený tak, aby vytvoril nízkoimpedančné uzemnenie, aby bol systém neutrálny.

Uzemňovací spínač v rozvodnej skrini zabezpečuje obmedzenie amplitúdy prechodného prepätia pri silnej poruche uzemnenia.

Používa sa na uzemnenie elektrických zariadení, aby sa splnili požiadavky na ochranu.

Aká je funkcia uzemňovacieho spínača?

Vysokonapäťový uzemňovací spínač je pripojený k ističu a keď je istič uvoľnený a vytiahnutý, prípojnica susediaca s ističom sa automaticky uzemní cez uzemňovací spínač. Tento proces chráni technikov, personál údržby a používateľov pred náhodným napätím.

Používa sa na zabránenie vzniku statickej elektriny a elektromagnetických indukčných prúdov. V dvoch alebo viacerých nadzemných prenosových vedeniach na tej istej veži alebo v susednom paralelnom spojení, keď je jedno alebo viacero vedení bez napätia, budú bez napájacieho vedenia generovať indukované napätie a indukovaný prúd v dôsledku elektromagnetickej indukcie a elektrostatickej indukcie medzi nimi a susednými vedeniami pod napätím. Preto sú pre takéto vedenia vhodné uzemňovacie spínače.

Vysokonapäťový uzemňovací spínač sa používa na uzavretie skratového prúdu. Uzemňovací spínač s menovitým skratovým uzatváracím prúdom by mal byť schopný zopnúť pri akomkoľvek použitom napätí (vrátane jeho menovitého napätia) a akomkoľvek prúde (vrátane jeho menovitého skratového uzatváracieho prúdu). Menovitý skratový uzatvárací prúd uzemňovacieho spínača sa rovná menovitému špičkovému výdržnému prúdu.

Vysokonapäťový uzemňovací spínač v rozvodni hrá dôležitú úlohu vo veľkých alebo ťažkých výkonových transformátoroch, pretože umožňuje, aby elektrická sieť mala konzistentný referenčný bod napätia. V opačnom prípade sa napätie môže líšiť od miesta k miestu. Zabezpečte bezpečnosť transformátorov a personálu používajúceho elektrickú energiu.
