Modul trojfázového ističa SanGao – funkcie, režimy ovládania a prehľad aplikácií
Abstraktné
Trojfázové ističe sú kritickými komponentmi v modernej infraštruktúre distribúcie energie, najmä v komerčnom a priemyselnom prostredí. Na rozdiel od jednofázových ističov používaných v obytných priestoroch sú tieto zariadenia navrhnuté tak, aby zvládli vyššie napätie a väčšie elektrické zaťaženie. Modul trojfázového ističa SanGao ponúka flexibilné ovládanie prostredníctvom externých signálov alebo interných časovačov, ktoré poskytujú spoľahlivú izoláciu, ochranu proti preťaženiu a možnosti manuálneho spínania. Tento článok predstavuje komplexný technický prehľad funkcií modulu, prevádzkových režimov, kľúčových špecifikácií, aplikačných scenárov a bezpečnostných mechanizmov, čo pomáha inžinierom a systémovým integrátorom prijímať informované rozhodnutia pre robustný návrh elektrického systému.
Obsah
S rýchlym rastom priemyselnej automatizácie a komerčnej distribúcie energie sa trojfázové ističe vyvinuli z jednoduchých ochranných zariadení na inteligentné jednotky, ktoré kombinujú ovládanie, ochranu a izoláciu. Modul trojfázového ističa SanGao, kompatibilný so simulačnými prostrediami Simulink, poskytuje dva flexibilné režimy ovládania: ovládanie externým signálom (0 V pre vypnutie, kladné napätie pre zatvorenie) a riadenie na základe interného časovača (prednastavené spínacie časy). Táto všestrannosť výrazne zjednodušuje integráciu a testovanie systému. V tomto článku sa ponoríme do technických detailov tohto modulu a ponúkame praktické rady pri výbere a aplikácii.
✦ ✦ ✦

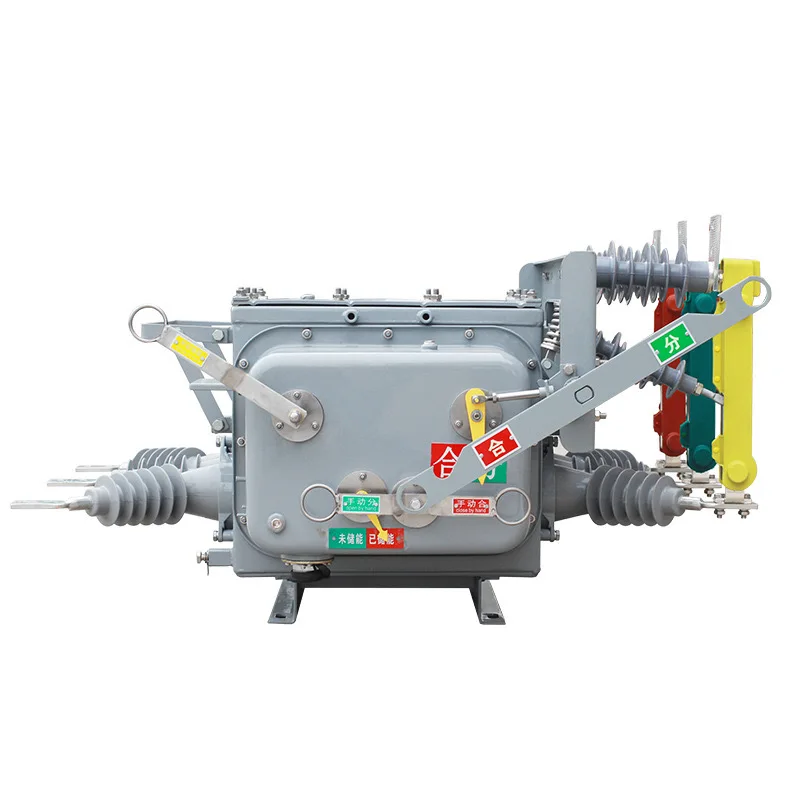

1. Prehľad modulu trojfázového ističa
Modul trojfázového ističa SanGao pozostáva z troch nezávislých jednopólových ističov, ktoré sú mechanicky blokované tak, aby fungovali súčasne pomocou jedinej prepínacej rukoväte. Môže byť zapojený do série s trojfázovými záťažami na ovládanie všetkých fáz naraz. Mechanizmus zhášania oblúka je identický so štandardnými ističmi a modul obsahuje vstavané tlmiace obvody Rs-Cs na potlačenie spínacích prepätí – nevyhnutné pri pripojení k indukčným záťažiam alebo zdrojom prúdu.
Izolačný spínač
Poskytuje viditeľné odpojenie od napájania jednou rukoväťou ovládajúcou všetky tri póly súčasne – slúži aj ako bezpečnostný spínač.
Chránič obvodu
Každý pól má menovitý prúd (napr. 5A) s vypínaním pri preťažení. Pri preťažení sa rukoväť presunie do polohy „vypnuté“ a nedá sa násilne zavrieť, kým sa porucha neodstráni – známa ako prevádzka „bez vypnutia“.
Prepínač manuálneho ovládania
Vďaka svojej špeciálnej charakteristike sériového vypínania s časovým oneskorením a vysokej vypínacej schopnosti proti skratu ho možno použiť ako priamy vypínač motora na zapnutie/vypnutie v rámci svojho výkonu – nazývaný aj vypínač obvodu motora.
Simulácia a ovládanie
Podporuje režim externého riadenia (cez vstup Simulink, 0 = otvorené, pozitívne = zatvorené) a režim vnútorného riadenia (nastavte spínacie časy v dialógovom okne). Všetky tri póly reagujú na rovnaký riadiaci signál.
✦ ✦ ✦
2. Základné funkcie a prevádzkové režimy
Trojfázový istič SanGao ponúka dva režimy ovládania, aby vyhovoval rôznym potrebám aplikácie. Inrežim externého ovládania, ikona modulu zobrazuje riadiaci vstupný port, ktorý umožňuje prepínanie v reálnom čase prostredníctvom signálov Simulink. Inrežim vnútornej kontroly, spínacie časy sú prednastavené v dialógovom okne pre automatické časovacie sekvencie. V oboch režimoch rovnaký riadiaci signál poháňa všetky tri ističe, čím je zabezpečená synchrónna prevádzka.
2.1 Úloha tlmiaceho okruhu
Keď je istič pripojený k indukčným záťažiam (napr. motory, transformátory) alebo zdrojom prúdu, otvorenie obvodu môže generovať vysoké indukované prepätia, ktoré môžu poškodiť izoláciu alebo samotný istič. Zabudovaný tlmiaci obvod Rs-Cs efektívne absorbuje túto energiu, obmedzuje špičky prepätia a chráni istič aj nadväzujúce zariadenia. Používatelia sa môžu rozhodnúť povoliť alebo zakázať tento okruh v závislosti od typu záťaže.
2.2 Charakteristiky jazdy a mechanizmus "Trip-Free".
Funkcia „bez vypnutia“ zaisťuje, že keď dôjde k preťaženiu alebo skratu, vnútorný mechanizmus núti kontakty otvoriť a rukoväť sa presunie do vypnutej polohy. Pri pokuse o zatlačenie rukoväte sa kontakty znovu nezatvoria, kým sa porucha neodstráni a rukoväť sa neresetuje. To poskytuje vnútornú bezpečnostnú bariéru, ktorá zabraňuje opätovnému zapnutiu napájania, kým porucha pretrváva.
- Ovládanie externého signálu (0 V / kladné napätie)
- Ovládanie interného časovača
- Tlmiaci obvod Rs-Cs (voliteľné)
- Mechanizmus bez vypínania
- Sériová vypínacia charakteristika s časovým oneskorením
- Vysoká skratová vypínacia schopnosť
✦ ✦ ✦
3. Vysvetlenie kľúčových technických špecifikácií
Výber správneho trojfázového ističa vyžaduje dôkladné pochopenie jeho technických parametrov. V tabuľke nižšie sú zhrnuté hlavné špecifikácie modulu SanGao a ich praktické dôsledky pre výber.
| Špecifikácia | Typická hodnota / popis | Vplyv na výber |
|---|---|---|
| Menovitý prúd (na pól) | 5A (prispôsobiteľné) | Určuje maximálny trvalý prevádzkový prúd; musí prekročiť maximálny ustálený prúd záťaže. |
| Počet Poliakov | 3 póly (súčasná prevádzka) | Vhodné pre trojfázové trojvodičové alebo štvorvodičové systémy; zabezpečuje, že všetky fázy sú prepojené spolu. |
| Režim ovládania | Externý signál / Interný časovač | Externý režim vyhovuje vzdialenej automatizácii; interný režim je vhodný pre aplikácie s pevným časovaním. |
| Charakteristika výletu | Vypínanie série s časovým oneskorením | Umožňuje krátkodobé preťaženie (napr. rozbeh motora) bez rušivého vypínania. |
| Skratová vypínacia kapacita | Vysoká (skontrolujte údaje konkrétneho modelu) | Na bezpečné odstránenie porúch je potrebné prekročiť potenciálny skratový prúd v mieste inštalácie. |
| Tlmiaci okruh | Vstavané Rs-C, voliteľné | Nevyhnutné pre indukčné záťaže na ochranu ističa a záťaže. |
Tip na výber:Okrem prúdu a vypínacej kapacity zvážte aj okolitú teplotu, nadmorskú výšku a štýl montáže. Obráťte sa na technickú podporu SanGao, kde nájdete odporúčania na mieru.
✦ ✦ ✦
4. Priemyselné aplikácie a sprievodca výberom
Trojfázové ističe sú široko používané v riadiacich centrách motorov, distribučných paneloch, priemyselných automatizačných zariadeniach a komerčných stavebných dodávkach. V závislosti od aplikácie môžu slúžiť ako hlavné spínače, ochranné zariadenia odbočiek alebo spínače ovládania motora. Nižšie sú uvedené typické prípady použitia a ukazovatele výberu.
4.1 Hlavné oblasti použitia
- Ovládanie priemyselného motora:Používa sa ako spúšťače s priamym zapínaním, ktoré vyžadujú charakteristiku časového oneskorenia, aby sa zabránilo vypnutiu pri nárazovom prúde.
- Ochrana distribučnej linky:Inštalované v hlavných alebo vedľajších rozvodných doskách na ochranu pred preťažením a skratom, so správnou koordináciou s nadradenými/výstupnými zariadeniami.
- Súpravy núdzových generátorov:Funguje ako istič výstupu generátora, poskytuje izoláciu a odoláva možným prechodným nadprúdom.
- Systémy HVAC:Chráni kompresory, ventilátory a ďalšie motory v klimatizačných a chladiacich zariadeniach – potrebuje aj charakteristiky časového oneskorenia.
4.2 Kroky výberu
- Určite typ záťaže:Odporové alebo indukčné? Má štartovací nával? Tým sa určí požadovaná charakteristika jazdy.
- Vypočítajte prevádzkový prúd:Na základe výkonu a napätia záťaže vypočítajte maximálny prúd linky a pridajte 20–30 % bezpečnostnú rezervu.
- Odhad skratového prúdu:Získajte potenciálny skratový prúd zo siete; vypínacia schopnosť ističa musí byť vyššia.
- Vyberte režim ovládania:Ovládanie externého signálu, ak je potrebná diaľková/automatická prevádzka; interný časovač, ak je potrebné iba plánované spínanie.
- Zvážte požiadavku na tlmenie:Pre indukčné záťaže (motory, transformátory) vždy povoľte tlmiaci obvod.
✦ ✦ ✦
5. Bezpečnostné ochranné funkcie
Bezpečnosť je najvyššou prioritou pri navrhovaní elektrických zariadení. Trojfázový istič SanGao obsahuje viaceré ochranné mechanizmy, ktoré chránia nielen obvod a zariadenie, ale aj personál.
- Ochrana proti preťaženiu:Tepelno-magnetická spúšť otvorí obvod, keď prúd dlhodobo prekročí menovitú hodnotu, čím zabráni prehriatiu kábla.
- Ochrana proti skratu:Magnetická spúšť pôsobí okamžite v prípade skratu a preruší poruchový prúd v priebehu milisekúnd, aby sa minimalizovalo poškodenie.
- Izolačná funkcia:S rukoväťou v polohe „vypnuté“ poskytuje dostatočná kontaktná medzera a izolačná vzdialenosť viditeľné prerušenie, čo spĺňa požiadavky na izoláciu.
- Ochrana proti opätovnému uzavretiu bez zakopnutia:Zabraňuje opätovnému zatvoreniu, kým porucha pretrváva, čím sa eliminuje riziko ľudskej chyby.
Bezpečnostné pripomenutie:Pred akoukoľvek inštaláciou, údržbou alebo výmenou vždy skontrolujte, či je predradené napájanie úplne odpojené a otestujte nulové napätie. Dodržujte všetky miestne elektrické bezpečnostné predpisy.
✦ ✦ ✦
Často kladené otázky
Čo znamená „bez vypnutia“ v trojfázovom ističi?
„Bez vypnutia“ znamená, že keď dôjde k preťaženiu alebo skratu, vnútorný mechanizmus vynúti rozpojenie kontaktov a rukoväť sa presunie do vypnutej polohy. Rukoväť nie je možné držať zatvorenú ručne, kým existuje porucha, čím sa zabezpečí, že okruh nebude môcť byť znovu napájaný, kým sa porucha neodstráni a rukoväť sa neresetuje.
Aký je rozdiel medzi režimom externej a internej kontroly?
Inrežim externého ovládania, modul prijíma signál zo vstupu Simulink (0 = otvorený, kladný = zatvorený), vďaka čomu je vhodný na integráciu s automatizačnými systémami. Inrežim vnútornej kontroly, používateľ nastavuje časy otvárania/zatvárania priamo v dialógovom okne modulu a istič sa riadi týmto prednastaveným harmonogramom – ideálne pre operácie s pevným načasovaním alebo cyklické operácie.
Kedy sa musí použiť tlmiaci obvod?
Kedykoľvek je istič pripojený k indukčnej záťaži (motory, transformátory, reaktory) alebo k zdrojom prúdu, vypínanie môže generovať vysoké indukované prepätia. Tlmiaci obvod Rs-Cs je nevyhnutný na absorbovanie tejto energie. Modul obsahuje vstavaný tlmič, ktorý je možné aktivovať podľa potreby.
Ako si vyberiem správnu charakteristiku vypínania pre zaťaženie motora?
Motory pri štartovaní odoberajú 5-7-násobok menovitého prúdu. Istič s okamžitým vypínaním by sa zbytočne vypínal. Preto vyberte istič s asériová vypínacia charakteristika s časovým oneskorením(ochrana proti preťaženiu s inverzným časom), ktorá umožňuje krátkodobé nadprúdy a zároveň chráni pred trvalým preťažením a skratom. Na tento účel je navrhnutá charakteristika oneskorenia modulu SanGao.
Dajú sa tri póly ovládať nezávisle?
Nie. Vnútorné mechanické blokovanie zaisťuje ovládanie všetkých troch palíc jednou rukoväťou, čo zaručuje súčasné zalomenie/zlomenie. Tým sa zabráni stavom straty fázy, ktoré by mohli poškodiť trojfázové zariadenie.
Ako môžem overiť, či je vypínacia kapacita ističa dostatočná?
Vypínacia schopnosť musí byť väčšia ako predpokladaný skratový prúd v mieste inštalácie. Túto hodnotu zvyčajne poskytuje projektant systému alebo je získaná zo štúdie skratu. Menovitá vypínacia schopnosť ističa je uvedená v jeho údajovom liste; uistite sa, že spĺňa alebo prekračuje vypočítanú hodnotu.
✦ ✦ ✦
Vyberte si spoľahlivú trojfázovú ochranu pre váš energetický systém
Či už ide o riadenie priemyselných motorov, komerčnú distribúciu alebo automatizačné zariadenia, modul trojfázového ističa SanGao poskytuje bezpečnú, flexibilnú a spoľahlivú ochranu a ovládanie. Kontaktujte nás ešte dnes pre odbornú podporu pri výbere a testovanie vzoriek.
