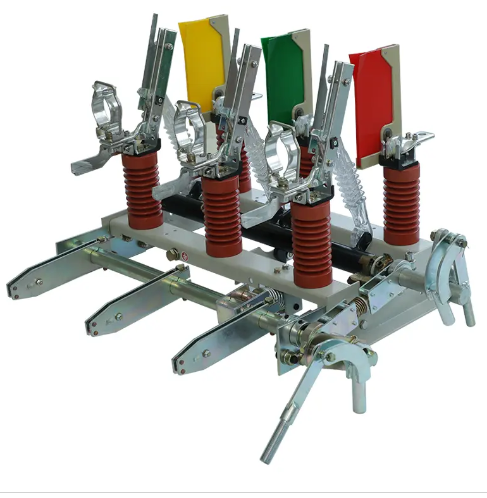

Prepínače prerušenia vzduchovej záťaže Sangao: Bezpečné, jednoduché a udržateľné prepínanie MV

V dnešnom meniacom sa energetickom prostredí čelia prevádzkovatelia distribučných sietí rastúcemu tlaku na zabezpečenie prevádzkyschopnosti, zníženie vplyvu na životné prostredie a zníženie celkových nákladov na vlastníctvo. Prepínač vzduchového zaťaženia rieši všetky tri výzvy s časom overeným, no neustále vylepšeným dizajnom. Na rozdiel od prepínačov SF₆, ktoré vyžadujú pravidelnú manipuláciu s plynom a predstavujú riziko skleníkových plynov, alebo zariadení naplnených olejom, ktoré si vyžadujú chaotickú údržbu, vzduchový spínač využíva najhojnejšie a neškodné médium – vzduch. Jeho mechanická jednoduchosť sa premieta do menšieho počtu porúch, zatiaľ čo jasné indikátory polohy a blokovacie mechanizmy znižujú prevádzkové chyby. To je dôvod, prečo sa energetické spoločnosti, vývojári obnoviteľnej energie a priemyselné zariadenia na celom svete obracajú na prepínače vzduchového zaťaženia ako svoje preferované riešenie izolácie a prepínania.

1. Paradigma spoľahlivosti prepínačov prerušenia vzduchovej záťaže

Čo robí prepínač vzduchovej záťaže skutočne spoľahlivým? V San Gao Electric veríme, že ide o synergiu štyroch pilierov:konštrukčná jednoduchosť– menej pohyblivých častí znižuje spôsoby porúch;prirodzená izolácia– vzduch eliminuje riziká úniku a toxicity;robustné zhášanie oblúka– optimalizovaný dizajn magnetu a prúdenia vzduchu zaisťuje konzistentné prerušenie; abezpečnosť priateľská pre obsluhu– mechanické blokovanie a jasná indikácia stavu zabraňujú chybnej prevádzke. Tieto atribúty sú overené prísnym testovaním a desaťročiami skúseností v teréne v rôznych klimatických podmienkach a podmienkach zaťaženia.

1.1 Prečo vzduch – zelený imperatív

Snaha o postupné vyraďovanie SF₆ sa celosvetovo zrýchľuje kvôli jeho extrémne vysokému potenciálu globálneho otepľovania (GWP ≈ 23 500). Zatiaľ čo SF₆ ponúka vynikajúcu izoláciu, jeho emisie počas životného cyklu – od úniku až po likvidáciu na konci životnosti – predstavujú veľkú záťaž pre životné prostredie. Vzduchové vypínače poskytujú priamu, osvedčenú alternatívu pre aplikácie so stredným napätím. So správnou geometriou elektród a technikami riadenia oblúka môže vzduch bezpečne prerušiť záťažové prúdy až do 1250 A pri 24 kV. Okrem toho sú vzduchové spínače vo svojej podstate imúnne voči zmenám tlaku plynu spôsobeným zmenami teploty, čím zaisťujú konzistentný výkon v drsnom podnebí od púští až po rozvodne vo vysokých nadmorských výškach.

2. Hlavné technické výhody

Vzduchový vypínač San Gao je založený na osvedčených princípoch a zahŕňa moderné technické vylepšenia pre vyššiu spoľahlivosť, bezpečnosť a jednoduchú integráciu. Nižšie sú uvedené kľúčové rozdiely, ktoré odlišujú náš produkt.

• Menovité napätie: 12kV / 24kV
• Menovitý prúd: 630A / 1250A
• Skratový výkon (špičkový): 50 kA
• Mechanická odolnosť: ≥ 10 000 operácií
• Elektrická odolnosť: ≥ 5 000 operácií
• Trieda ochrany: IP4X (vnútorné) / IP54 (vonkajšie)
• Teplota okolia: -25°C ~ +55°C
• Nadmorská výška: do 3000 m

2.1 Výkon zhášania oblúka

Oblúková komora využíva kombináciu pozdĺžneho magnetického poľa a samostatne generovaného prúdu vzduchu. Keď sa pohyblivý kontakt oddelí, oblúk je magnetickými silami poháňaný do sady dosiek na rozdeľovanie oblúka, kde sa predĺži, ochladí a zhasne pri ďalšej prúdovej nule. Táto metóda minimalizuje spálenie kontaktov a umožňuje vysokú schopnosť opakovaného spínania. Spoločnosť San Gao overila dizajn prostredníctvom tisícok testov prerušenia, vrátane dôsledných scenárov spúšťania motora a prepínania kondenzátorov, aby sa zabezpečila spoľahlivá prevádzka v tých najnáročnejších podmienkach.

2.2 Operačný mechanizmus – jednoduchosť a bezpečnosť

Ovládací mechanizmus je k dispozícii vo verziách s pružinou uloženou energiou alebo vo verziách s manuálnym ovládaním, obe s konfiguráciou proti čerpaniu a pomocným kontaktom. Manuálna rukoväť poskytuje ergonomickú spätnú väzbu sily a indikátor polohy je dobre viditeľný z diaľky. Pre diaľkové ovládanie je možné integrovať voliteľný motorový pohon, ktorý umožňuje bezproblémové prepojenie so SCADA a distribučnými automatizačnými systémami. Systém blokovania zaisťuje, že spínač nemožno otvoriť alebo zatvoriť, pokiaľ nie je dodržaná správna postupnosť, čím sa podstatne znižuje riziko ľudskej chyby.

3. Špecifikácie výkonu v skratke

Nasledujúca tabuľka poskytuje rýchle porovnanie kľúčových parametrov medzi vzduchovým vypínačom od San Gao a typickým vypínačom záťaže SF₆, čo ilustruje praktické výhody vzduchom izolovanej technológie.

4. Kľúčové aplikačné oblasti a hodnota

Prepínače vzduchovej záťaže sa používajú v širokom spektre sietí stredného napätia. Nižšie sú uvedené najvýznamnejšie aplikácie spolu s konkrétnymi výhodami, ktoré poskytujú v každom kontexte.

• Mestské a vidiecke distribučné siete:Používa sa ako stĺpové alebo kruhové hlavné jednotky na rozdeľovanie liniek, prenos záťaže a izoláciu porúch – zlepšujúce automatizáciu podávača a spoľahlivosť dodávky.
• Priemyselné energetické systémy:Ovláda veľké motory, transformátory a podávače v továrňach, baniach a spracovateľských závodoch, pričom ponúka miestnu izoláciu a spínanie bez zložitej údržby.
• Závody na obnoviteľnú energiu:Pripája a odpája obvody meniča alebo transformátora v solárnych a veterných farmách, čím ľahko zvláda časté denné cyklovanie.
• Infraštruktúrne projekty:Železnice, letiská, dátové centrá a nemocnice sa spoliehajú na vzduchové spínače na izoláciu prichádzajúcich/odchádzajúcich napájačov, čím sa zaisťuje bezpečná údržba a vysoká dostupnosť.
• Rozvodne pre komerčné budovy:Slúži ako hlavný príjemca alebo prepínač zbernice v nákupných centrách, kancelárskych vežiach a vzdelávacích areáloch – prispieva k certifikácii zelených budov.

V každom z týchto scenárov poskytuje vzduchový spínač jednoduchosť údržby a jasne viditeľné zlomenie. Napríklad pri diaľkových rozvodoch nedostatočná manipulácia s plynom drasticky znižuje počet nákladných vozidiel a čas technikov. V solárnych farmách, kde môžu spínače pracovať niekoľkokrát denne, vysoká mechanická odolnosť zaisťuje mnoho rokov bezproblémovej prevádzky. Tieto výhody v reálnom svete sú dôvodom, prečo plánovači systémov čoraz častejšie špecifikujú prepínače vzduchového zaťaženia ako predvolenú voľbu pre nové a renovované inštalácie stredného napätia.

5. Prečo San Gao Electric – kvalita a inovácie

San Gao Electric nie je len výrobcom prepínačov – sme partnerom pri budovaní bezpečnejšej a inteligentnejšej energetickej infraštruktúry. Naša továreň s rozlohou 10 000 m² a tím viac ako 120 skúsených profesionálov so sídlom v Liushi, srdci čínskeho elektrotechnického priemyslu, sa venuje dodávaniu produktov, ktoré spĺňajú najvyššie medzinárodné štandardy. So základným imaním 81,68 milióna RMB a celkovými aktívami blížiacimi sa k 200 miliónom RMB máme finančnú stabilitu a technickú hĺbku na podporu rozsiahlych projektov na celom svete.

Náš záväzok ku kvalite sa odráža v našich certifikáciách ISO9001, ISO14001 a OHSMS18001. Vybudovali sme silné obchodné vzťahy v celej Európe, Amerike, Austrálii a Afrike, čím sme si získali povesť dôveryhodného partnera pre vysokonapäťové riešenia. Okrem vzduchových vypínačov, naše produktové portfólio zahŕňa vákuové vypínače záťaže, ističe, odpojovače, zvodiče prepätia a príslušenstvo transformátorov – poskytujúce komplexnú ochranu a riadenie pre akúkoľvek sieť stredného napätia.
