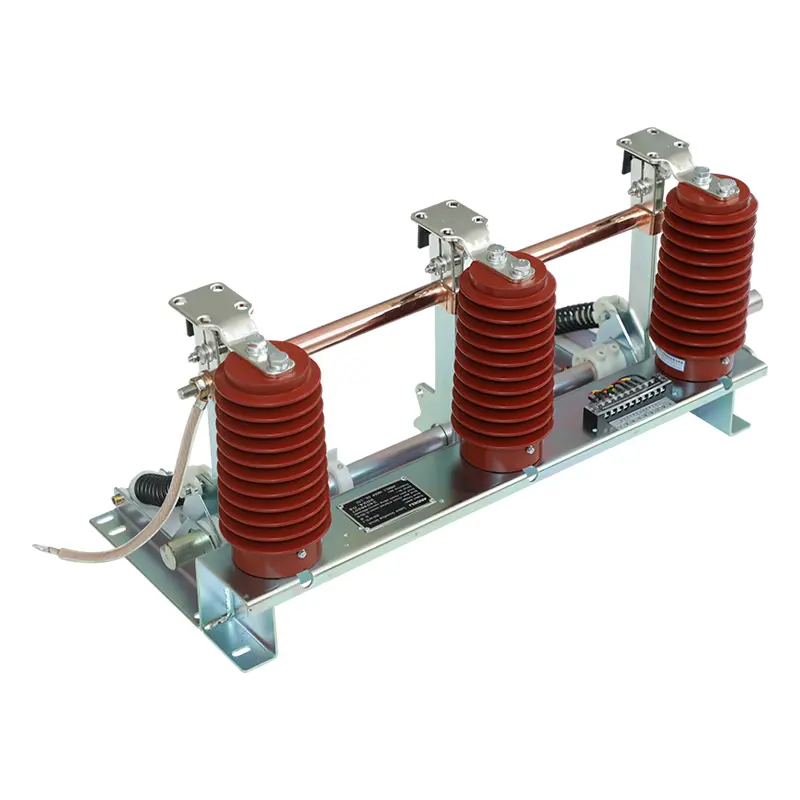

Vnútorný AC uzemňovací spínač s vysokorýchlostným uzemňovacím nožom

Vnútorný AC uzemňovací spínač s vysokorýchlostným uzemňovacím nožom od SanGao poskytuje špecializované strednonapäťové uzemňovacie zariadenie určené na kontrolu rizík počas údržby vnútorných energetických zariadení. Jeho konštrukcia vysokorýchlostného uzemňovacieho noža pokrýva pracovné podmienky 3 kV až 12 kV trojfázového striedavého prúdu 50/60 Hz a skracuje čas uzemnenia a minimalizuje bezpečnostné ohrozenia pre posádky údržby.

Rýchla odozva uzemnenia pre bezpečnejšiu údržbu vysokého napätia

Počas údržby vysokonapäťového zariadenia rýchlosť uzemnenia a mechanická spoľahlivosť priamo ovplyvňujú bezpečnosť operátora. Keď je obvod izolovaný, uzemňovací spínač poskytuje riadenú uzemňovaciu cestu, aby sa zabránilo neočakávanému nebezpečenstvu napätia.

Konštrukcia vysokorýchlostného uzemňovacieho noža umožňuje rýchle dokončenie operácie uzemnenia prostredníctvom koordinovaného pohybu ovládacieho hriadeľa, kľukového ramena, pružinového mechanizmu a zostavy uzemňovacieho noža.

Vnútorný AC uzemňovací spínač s vysokorýchlostným zemným nožom sa používa hlavne na:

• Počas údržby uzemnite vysokonapäťové elektrické zariadenia

• Chráňte technikov pred náhodným výskytom napätia

• Obmedzte riziká spôsobené indukovaným napätím a statickou elektrinou

• V elektrických systémoch zabezpečte cesty zemného poruchového prúdu

Na rozdiel od jednoduchých uzemňovacích pripojení, vyhradený uzemňovací spínač poskytuje riadenú mechanickú prevádzku a definovanú polohu uzemnenia vo vnútri rozvádzacích systémov.

Ako funguje konštrukcia vysokorýchlostného zemného noža?

Prevádzkový výkon vnútorného AC uzemňovacieho spínača s vysokorýchlostným zemným nožom závisí vo veľkej miere od interakcie medzi mechanickými komponentmi.

Hlavná štruktúra zahŕňa:

• Držiak

• Zostava uzemňovacieho noža

• Statický kontakt

• Senzor

• Otočný hriadeľ

• Otočné rameno

• Tlačná pružina

• Vodivé puzdro

• Flexibilné pripojenie

Keď ovládací mechanizmus zopne uzemňovací spínač, prevádzkový moment poháňa hlavný hriadeľ a otočné rameno smerom k uzavretej polohe. Po prejdení mŕtveho bodu tlačnej pružiny sa uvoľní uložená energia pružiny, čo umožní zostave uzemňovacieho noža rýchlo sa presunúť do zatvorenej polohy.

Uzemňovací nôž udržuje pevný kontakt so statickým kontaktom prostredníctvom štruktúry tanierovej pružiny, čím pomáha dosiahnuť stabilné elektrické spojenie.

Tento mechanický dizajn pomáha zlepšiť:

• Konzistentnosť rýchlosti zatvárania

• Stabilita kontaktného tlaku

• Dlhodobá prevádzková spoľahlivosť

Technické špecifikácie

Zariadenie je určené pre vnútorné vysokonapäťové aplikácie, kde sa vyžaduje bezpečné uzemnenie.

Aplikačné scenáre, kde záleží na rýchlom uzemnení

Miestnosti na údržbu vnútorných rozvádzačov

V distribučných miestnostiach potrebuje personál údržby spoľahlivú metódu na potvrdenie uzemnenia zariadenia pred kontrolou. Uzemňovací spínač poskytuje vyhradený uzemňovací bod po dokončení izolačných postupov.

Priemyselné energetické systémy

Továrne používajúce zariadenia vysokého napätia môžu vyžadovať pravidelnú údržbu transformátorov, napájačov a rozvádzačov. Stabilný uzemňovací mechanizmus pomáha znižovať riziká počas plánovaných odstávok.

rozvodne

Rozvodne obsahujú viacero vysokonapäťových obvodov, kde náhodné napätie, indukovaný prúd alebo elektromagnetické efekty môžu spôsobiť nebezpečenstvo. Uzemňovacie zariadenie pomáha vytvoriť bezpečnejšie prostredie údržby.

Prostredia paralelného prenosového vedenia

Keď je jedno nadzemné vedenie bez napätia, zatiaľ čo blízke vedenia zostávajú pod napätím, elektrostatická a elektromagnetická indukcia môže vytvoriť indukované napätie. Uzemňovacie spínače pomáhajú vybiť tieto účinky a chránia pracovníkov údržby.

Kontrola kvality zameraná na bezpečnosť uzemnenia

Uzemňovacie spínače sú bezpečnostné komponenty v energetických systémoch, takže kontrola výroby sa musí zamerať na mechanickú prevádzku a kvalitu elektrického pripojenia.

SanGao platí:

• Systém manažérstva kvality ISO9001:2008

• Systém environmentálneho manažérstva ISO14001

• Systém manažérstva bezpečnosti a ochrany zdravia pri práci OHSMS 18001

Pre vnútorný AC uzemňovací spínač s vysokorýchlostným zemným nožom kontrola kvality zahŕňa:

• Kontrola presnosti pohybu uzemňovacieho noža

• Kontrola vodivých spojovacích bodov

• Overenie konzistencie mechanickej prevádzky

• Potvrdenie stavu hotového výrobku pred odoslaním

Tieto kontrolné kroky pomáhajú znižovať problémy s nastavovaním inštalácie po príchode zariadenia na miesto projektu.

FAQ

1. Aký je hlavný účel tohto uzemňovacieho zariadenia?

Poskytuje uzemňovaciu cestu pre vysokonapäťové elektrické zariadenia počas údržby a pomáha chrániť technikov pred náhodným nebezpečenstvom napätia.

2. Prečo je dôležitá konštrukcia vysokorýchlostného zemného noža?

Mechanizmus rýchleho pôsobenia pomáha uzemňovacej čepeli rýchlo dosiahnuť zatvorenú polohu a udržiavať spoľahlivý kontakt so statickým kontaktom.

3. Aké napájacie systémy sú vhodné pre toto zariadenie?

Je vhodný pre vnútorné 3-12kV trojfázové AC 50(60)Hz napájacie systémy.

4. Môže byť inštalovaný s existujúcimi rozvodnými skriňami?

áno. Vnútorný AC uzemňovací spínač s vysokorýchlostným uzemňovacím nožom je navrhnutý tak, aby spolupracoval s rôznymi vysokonapäťovými rozvádzačmi, ale kompatibilita inštalácie by mala byť potvrdená podľa konkrétneho dizajnu skrinky.
