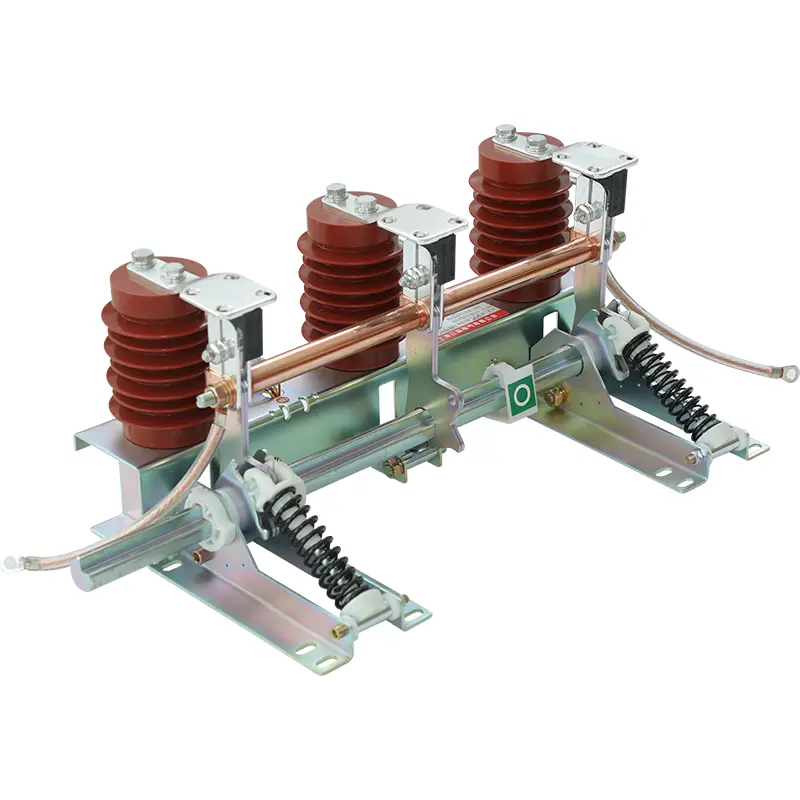

Prepínač uzemnenia s vysokým napätím

Vysoké napätie uzemňovacieho prepínača vyrobené v Číne. Spínač spoločnosti Sangao sa používa na vypnutie prúdu skratu a má určitú kapacitu zatvárania skratov, ako aj dynamickú tepelnú stabilitu. Pretože nemusí prelomiť prúd zaťaženia a prúd skratu, neexistuje žiadne hasiace zariadenie oblúka. Spodný koniec uzemňovacieho spínača je zvyčajne pripojený k uzemňovaciemu bodu cez prúdový transformátor. Aktuálny transformátor môže poskytnúť signály na ochranu relé.

Existuje veľa štruktúr uzemňovacích spínačov. Vrátane jedného pólu, dvojitého pólu a troch pólových uzemňovacích spínačov. Spínačy uzemnenia s jedným pólom sa používajú iba v systémoch uzemňovania neutrálnych bodov. Dvojité pólové a tri pólové štruktúry sa používajú v neutrálnych bodových systémoch a zdieľajú operačný mechanizmus.

Spínač uzemnenia s vysokým napätím v rozvádzačoch sa používa na uzemnenie zostávajúceho náboja po odpojení elektrického vedenia od napájacieho zdroja. Aj keď istič a izolátor odrezajú alebo otvoria obvod, zvyškový náboj zostane v obvode stále. Spínač uzemňovania sa zvyčajne používa na uvoľnenie náboja.

Spínač uzemňovania s vysokým napätím má rýchlo pôsobiaci mechanizmus. Môžu chrániť technikov a pracovníkov, keď sa vyskytnú neobvyklé prúdy. Sú navrhnuté tak, aby odolali skratom; Môžu byť tiež motorizované. Napríklad prepínače uzemnenia s vysokým napätím a vysokorýchlostné spínače uzemnenia. Spínač uzemňovania v rozvodni je schopný generovať skrat, čím chráni iné elektrické vybavenie pred poškodením. Používa sa v spojení s rôznymi rozvádzačmi vysokého napätia a môže sa tiež použiť ako ochranné zariadenie pri prepracovaní elektrických zariadení s vysokým napätím.

Spínač uzemňovania, istič a izolačný spínač sú všetky pripojené do hlavnej jednotky krúžku (RMU). Ak obvod musí byť odpojený alebo odpojený z údržby alebo z iných dôvodov, musí sa dodržiavať správna prevádzková sekvencia týchto troch zariadení (uzemňovací spínač, istič a izolačný spínač). Ak sa nedodržiavajú správne kroky, nielenže sa poškodí obvod a vybavenie, ale aj vás bude vystavení nebezpečenstvu. Pre dokonalú inštaláciu týchto komponentov sa môžete obrátiť na výrobcu Elecspare, výrobcu rozvádzačov GIS, aby ste pre vaše vybavenie poskytli spoľahlivé izolačné médiá.

Uzemňovacie spínače a odpojenia sa často kombinujú do jedného zariadenia. V tomto prípade je odpojovač vybavený uzemňovacím spínačom okrem hlavných kontaktov, ktorý sa používa na uzemnenie jedného konca odpojenia po otvorení. Hlavné kontakty a uzemňovacie spínače sú zvyčajne mechanicky prepojené, takže spínač uzemnenia sa nedá uzavrieť, keď je odpojovač zatvorený a hlavné kontakty sa nedajú uzavrieť, keď je spínač uzemňovania zatvorený.

Uzemňovacie vypínače možno rozdeliť na otvorené a uzavreté typy. Vodivý systém otvoreného uzemňovacieho spínača je vystavený vzduchu ako vypínanie; Vodivý systém uzavretého uzemňovacieho spínača je uzavretý v živých SF6 alebo izolačných médiách (napríklad olej).

Zameranie spínača uzemnenia rozvodne je oveľa menšie ako u verejnosti a nie je tak bezpečnostný orientovaný ako systém nízkeho napätia. Zameriava sa viac na spoľahlivosť napájania, spoľahlivosť ochrany a vplyv na vybavenie v prípade skratu. Pretože súčasná cesta je blokovaná hlavne uzemnením, iba amplitúda najbežnejšej fázy k skratu uzemnenia je ovplyvnená výberom uzemňovacieho systému.
